iMesh - Широкополосное решение узловой IP сети



Решение iMesh

Решение iMesh состоит из транспортного узла и выносного узла, что дает возможность гибкого
развертывания топология беспроводной широкополосной сети для передачи голоса, видео и
данных в экстренных условиях.

Узлы iMesh могут быть развернуты на стационарных позициях с использованием имеющейся
инфраструктуры, например, мачт и башен или в мобильных условиях, при установке на транспортных средствах или дронах. Узлы могут не только функционировать как самостоятельная сеть, но и взаимодействовать с существующими сотовыми и проводными сетями для расширения зоны покрытия при различных рабочих сценариях.

С развитием технологии 4G решение iMesh дополняется высокой спектральной эффективностью, низкой задержкой, самонастройкой, гибкостью и стабильностью, интеллектуальной маршрутизацией данных, а также механизмами Quality of Service (QoS) и безопасности. Это решение идеально подходит для организации экстренной связи для служб общественной безопасности, военных, природоохранных и прочих структур, а также стремительной развивающейся промышленности.

iMesh Широкополосное IP решение

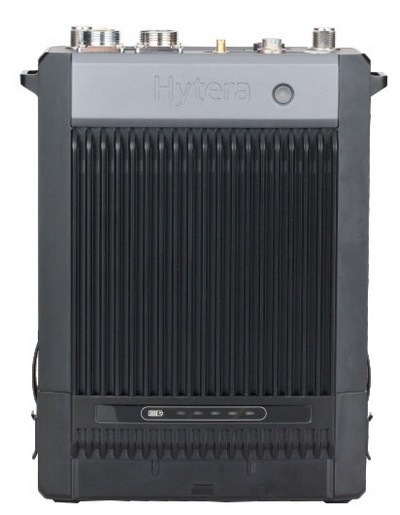

Выносной узел iMeshВыносной узел iMesh

Выносной узел iMesh обычно предназначен для транспортировки одним  солдатом в рюкзаке или портативным способом для организации экстренной или тактической связи.

Функциональные особенности

  • Высокая пропускная способность: 60Мбит/с (10МГц)
  • Самоорганизующаяся сеть
  • Дальность: 2км (без прямой видимости), 10км (прямая видимость)
  • E2E QoS и безопасность
  • 5 кг включая аккумулятор
  • Позолоченные контакты разъемов

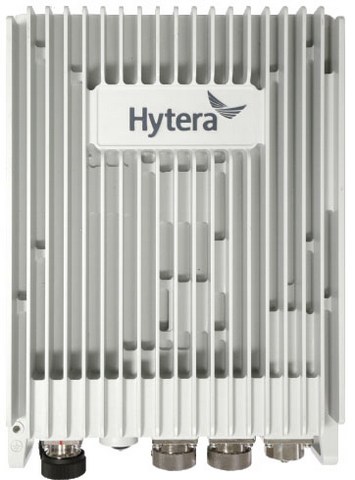

Мобильный узел iMeshМобильный узел iMesh

Мобильный узел iMesh, как правило, устанавливается на транспортном средстве или монтируется на стационарной конструкции. Он также может быть использован отдельным солдатом в полевых условиях и питаться от внешнего аккмулятора.

Функциональные особенности

  • Высокая пропускная способность: 60Мбит/с (10МГц)
  • Самоорганизующаяся сеть
  • Дальность: 5км (без прямой видимости), 40км (прямая видимость)
  • E2E QoS и безопасность
  • 7 кг без аккумулятора
  • Прочная конструкция корпуса



Мобильный узел iMesh

Функциональные особенности

Гибкость

  • Самоорганизующаяся сеть
  • Топология сети: звезда, цепь и случайная
  • Все IP подключения на уровне 2 или уровне 3

Большой запас емкости

  • Высокая спектральная эффективность: 6 бит/с/Гц
  • Высокая пропускная способность: 60Мбит/с (10МГц)

Качество обслуживания

  • Качество типового обслуживания (соответствие 3GPP)
  • Выделенный канал передачи трафика
  • Алгоритм распределения ресурсов на основе QoS

Безопасность

  • Шифрование: Snow3G, AES, IPSec и т.д.
  • Аутентификация ячейки: USIM, AKA
  • Аутентификация WiFi: EAP-SIM, EAP-Radius, WPA/WPA2

Надежность

  • Адаптивная модуляция и кодирование (AMC)
  • Гибридная-ARQ (HARQ)
  • Управление питанием

Применение широкополосного решения iMesh

Типовой сценарий

Типовой сценарий широкополосного IP решения iMesh Типовой сценарий широкополосного IP решения iMesh iMesh Сетевой сценарийТиповой сценарий широкополосного IP решения iMesh

Спецификации

iMesh 3800V   iMesh 3800P
Полоса пропускания ≤ 10МГц   Полоса пропускания ≤ 10МГц
MIMO 2T2R   MIMO 2T2R (Тип.) 1T1R
Выходная мощность 2x5 Вт   Выходная мощность 2x2 Вт 1x5W
Чувствительность ≤-105dBm (10МГц)   Чувствительность ≤-105dBm (10МГц)
Пропускная способность 60Mбит/с (10МГц)   Пропускная способность 60Mбит/с (10МГц)
Задержка передачи 5~10мс   Задержка передачи 5~10мс
Количество узлов 32   Количество узлов 24
Дальность 40км (прямая видимость), 5км (нет прямой видимости)   Дальность 10км (прямая видимость), 2км (нет прямой видимости)
Шифрование AES, Snow 3G   Шифрование AES, Snow 3G
WLAN 802.11 a/b/g/n, 2.4GHz/5.8GHz   WLAN 802.11 b/g/n, 2.4GHz
Габариты Д 330мм, Ш 240мм, В 114мм   Габариты Д 266мм, Ш 206мм, В 87мм
Вес 7 кг   Вес 5 кг (включая аккумулятор)
Питающее напряжение 12~24V   Питающее напряжение 12V (178Втч)
Потребляемая мощность 40Вт (Обычн.), 70Вт (Макс.)   Потребляемая мощность 20Вт (Обычн.), 40Вт (Макс.)
Температура от -40℃ до +65℃   Температура от -40℃ до +65℃
Влажность 5%RH ~ 100%RH   Влажность 5%RH ~ 100%RH
Герметичность IP67   Герметичность IP67
