ICOM IC-A25NE/CE Трансивер Авиационного Диапазона
Следующее поколение трансиверов Icom авиационного диапазона со встроенным GPS и Bluetooth
Переосмысление связи в авиационном VHF диапазоне с самых азов
Общие функции
Высокая выходная ВЧ мощность 6 ватт
Для расширены зоны покрытия уровень выходной мощности трансивера повышен примерно до 6 Вт (PEP) и 1.8 Вт (несущая) по сравнению с моделью IC-A24E (5/1.5 Вт (PEP/несущая)).
Простой и понятный интерфейс
Часто используемые функции назначаются кнопкам и могут быть вызваны мгновенно. Плоская клавиатура с большими кнопками гарантирует удобный и быстрый доступ к функциям.
Большой информативный ЖК-дисплей 2.3 дюйма
Большой высококонтрастный и хорошо воспринимаемый ЖК-дисплей с диагональю 2.3 дюйма отображает удобные графические экраны и обеспечивает хорошую наглядность в условиях падения прямых солнечных лучей. Рабочая частота индицируется большими символами для легкого восприятия. Кроме этого, предусмотрен ночной режим работы для комфортного восприятия данных в условиях слабого освещения.
Установка канала кнопками стрелок
В трансивере A25NE/CE сохраняются последние 10 использованных каналов. Вы можете оперативно установить один из таких каналов кнопками стрелок или переключателем каналов на верхней панели. Это удобно при необходимости смены NAV и COM каналов. Кроме того, вы можете свободно редактировать (заменять, удалять и изменять порядок) сохраненные каналы.
Встроенный модуль Bluetooth® для работы без использования рук (IC-A25NE)
Беспроводные Bluetooth® гарнитуры других производителей, например, 3M™ Peltor™ WS™ 5*, позволяют удобно эксплуатировать трансивер без использования рук. Кроме этого, при использовании опциональной Bluetooth® гарнитуры VS-3, будут доступны тоновые функции.
* Совместимость не гарантируется
Интеллектуальный блок аккумуляторов с точной индикацией состояния
Прилагаемый интеллектуальный блок аккумуляторов BP-288, 2350 mAч обеспечивает до 10.5* часов работы. Вы можете проверить степень разряда аккумулятора на специальном экране. Это очень удобно для оптимального процесса зарядки и продления срока службы аккумуляторов.
* Типовой сценарий работы - Передача : Прием (Макс.громкость): ожидание = 5:5:90. (Bluetooth® - откл., GPS - вкл.)
Прочие функциональные особенности
- Водо- и пыленепроницаемая конструкция IP57
- Допускается питание от шести щелочных батарей типа АА в батарейном отсеке BP-289
- BNC антенна
- Кнопка аварийной частоты 121.5 МГц
- Приоритетный прием
- Сканирование VFO, сканирование каналов, приоритетное сканирование
- Функция ANL (Автоматический Ограничитель Шума)
- Функция самоконтроля позволяет вам прослушивать собственный голос во внешней авиационной гарнитуре
- Встроенная функция VOX
- 300 каналов памяти (разбиты на 15 групп) с 12-ти символьными наименованиями
- Шаг каналов 8.33 кГц
Навигационные функции*
(для IC-A25NE)
Функции навигации на азимутальный маяк
CDI (Индикатор отклонения курса) , в общем, похож на обычный инструмент навигации на азимутальный маяк (VOR) и способен указывать на отклонение от вашего курса.
OBS (Универсальный задатчик курса) позволяет вам изменить ваш оригинальный план полета.
Индикатор TO-FROM отображает положение вашего воздушного судна относительно выбранного OBS курса.
Функци ABSS (автоматическая система установки азимута) позволяет выбрать текущий курс в качестве нового в два простых этапа.
Функция поиска ближайшей станции
Функция поиска ближайшей станции помогает вам получить доступ к ближайшим наземным станциям. Функция осуществляет поиск ближайших станций в памяти по сохраненным позиционным GPS данным. Для использования этой функции необходимо предварительно запрограммировать координаты и частоты наземных станций.
Встроенный GPS с упрощенной навигацией к точкам маршрута
Простая система навигации к точкам маршрута осуществляет подсказки вашего движения к необходимой позиции с помощью GPS (также GLONASS и SBAS). Навигация к точкам маршрута имеет две функции: Прямое движение к точке и план полета к точке. В трансивере IC-A25NE может храниться до 10 планов полета и до 300 точек маршрута.
Планы полета с приложениями Android™/iOS™
Используя приложения RS-AERO1A (Android) или RS-AERO1I (iOS), вы можете создать план полета на Android/iOS устройстве и импортировать его на IC-A25NE через Bluetooth. Предусмотрено использование следующих четырех функций: создание плана полета, направление на навигационный маяк, индикация данных плата полета и индикация данных точки маршрута.
Спецификации
| IC-A25NE | IC-A25CE | |
| ОБЩИЕ СВЕДЕНИЯ | ||
| NAV и COM | Каналы NAV и COM | Каналы COM |
| Диапазон рабочих частот | Передача: 118.000–136.992 МГц Прием: 108.000–136.992 МГц | Передача/Прием: 118.000–136.992 МГц |
| Количество каналов памяти | 300 каналов / 15 групп | |
| Шаг каналов | 25 / 8.33 кГц | |
| Вид излучения | 6K80A3E, 5K00A3E | |
| Требования к источнику питания | 7.2 V DC (BP-288), 11.0 V DC (Разъем внешнего DC питания) | |
| Потребляемый ток (приблизительно) Передача: Макс. мощность Прием: Макс.громкость / Ожидание | Менее чем 1.8 A Менее чем 500 mA/90 mA (GPS, Bluetooth®, Подсветка - откл.) | |
| Импеданс антенны | 50 Ω | |
| Диапазон рабочих температур | от –20°C до +55°C | |
| Габариты (Ш×В×Д) (Выступающие компоненты не учтены) | 58.9 × 148.4 × 31.8 мм | |
| Вес (приблизительно) | 384 г (с антенной и BP-288) | |
| ПЕРЕДАТЧИК | ||
| Выходная мощность (при 7.2 V DC) | 6.0/1.8 W typ. (PEP/несущая) | |
| Искажение аудио гармоник | Менее чем 10 dB (при 85% модуляции) | |
| Внеполосные излучения гармоник | Менее -36 dBm (исключая рабочую частоту в пределах ±1 МГц) | |
| Стабильность частоты | ±1 ppm | |
| ПРИЕМНИК | ||
| Промежуточные частоты | 46.35 МГц/450 кГц (1-я/2-я) | |
| Чувствительность NAV (6 dB S/N) COM (12 dB SINAD) | Менее чем 0 dBμ Менее чем 0 dBμ (с CCITT фильтром) | |
| Чувствительность шумоподавителя (на пороге) | Менее 0 dBμ | |
| Подавление соседнего канала | Более 60 dB | |
| Внеполосный прием | Более 70 dB | |
| Наводки и шумы | Более 40 dB (при 90% модуляции) | |
| Мощность аудио выхода | Более 350 мВт (AM 8 Ω/60% модуляции при 10% искажений) | |
| Разъем внешнего громкоговорителя | 3-контактный 3.5 мм/8 Ω | |
Измерения проводились в соответствии с EN300 676-2.
Все указанные спецификации могут быть изменены без предварительного уведомления.
Применимые военные спецификации США
| Стандарт | MIL 810G | |
| Метод | Процедура | |
| Низкое давление | 500.5 | I, II |
| Высокая температура | 501.5 | I, II |
| Низкая температура | 502.5 | I, II |
| Температурный удар | 503.5 | I–C |
| Солнечная радиация | 505.5 | I |
| Осадки (Воздействие / Проникновение) | 506.5 | I, III |
| Влажность | 507.5 | II |
| Солевой туман | 509.5 | - |
| Воздействие пыли | 510.5 | I |
| Погружение | 512.5 | I |
| Вибрация | 514.5 | I |
| Удар | 516.5 | I, IV |
| Также соответствуют аналогам MIL-STD-810-C, -D, -E и -F. | ||
| Стандарт защиты от проникновения | ||
| Пыль и вода | IP57 (Водо-* и пыленепроницаемая конструкция) * На глубину 1 метр на время до 30 минут | |

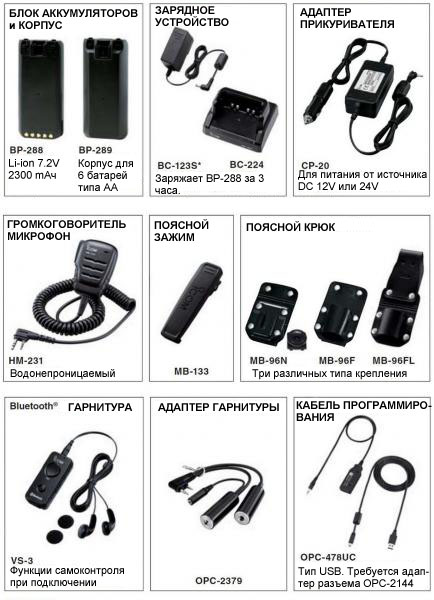

Опции
.jpg "VHF Трансивер Авиадиапазона - ICOM - IC-A25NE/CE - Опции")
