Связной Приемник ICOM IC-R9500

IC-R9500 - это первоклассный профессиональный связной приемник для широкополосного контроля и обнаружения сигналов, анализа спектра, записи принимаемых станций и многого другого.

Основные технические характеристики

Широкое частотное перекрытие 0.005–3335 МГц
Динамический диапазон 109dB (на частоте 14.1 МГц) и +40dBm по продуктам 3-го порядка
Первоклассный многофункциональный анализатор спектра
Высокая стабильность частоты ±0,05 ppm
Точное измерительное устройство ±3dB* dBμ/dBμ(emf)/dBm (* Сигнал с уровнем 10 до 70dBμ на частотах от 100 кГц до 3335 МГц при температуре 25°C)
Функция автоподстройки в режимах SSB/CW/AM
Опциональный прием цифрового режима P25
Конструкция функциональность и характеристики профессионального уровня

Двойной DSP модуль для первоклассных характеристик приемника и анализатора спектра

Основные характеристики

Широкое перекрытие частот

Приемник IC-R9500 способен принимать сигналы SSB, AM, FM (WFM), CW, FSK и P25* в диапазоне частот 0.005–3335МГц. Он предусматривает самые различные режимы контроля за появлением сигналов и ведением приема.
* Требуется опциональное цифровое устройство UT-122.

Превосходное качество приема

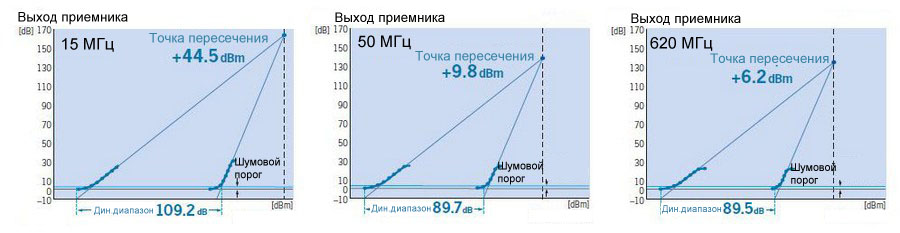

Приемник IC-R9500 обладает отличными приемными характеристиками благодаря набору D-MOS FET транзисторов в первом смесителе (ниже 30 МГц) и превосходному IMD руфинг-фильтру. Динамический диапазон приемника IC-R9500 составляет 109 dB и +30 dBm IP3 на частоте 14.1 МГц. Значение IP3 составляет +9.8dBm на частоте 50МГц и +6.2dBm на частоте 620МГц (в среднем +5dBm на частотах от 30 МГц до 3335МГц).

Пять фильтров первой ПЧ (Руфинг)

Приемник IC-R9500 располагает 5 независимыми фильтрами первой ПЧ (240, 50, 15, 6 и 3 кГц) для повышения избирательности. В условиях перегруженных диапазонов ВЧ спектра защита входных цепей от мощных внеполосных сигналов приобретает критическую важность. Включение фильтра (руфинг) первой ПЧ полосой 3 кГц обеспечивает динамический диапазон по забитию до 130 dB (приблизительно)*.
* При ведении приема на частоте 15 МГц и разносом между сигналами в 5 кГц.

Двойной DSP

В приемнике IC-R9500 используются два независимых 32-разрядных DSP модуля с плавающей запятой, один из которых используется для функций приема, а другой для анализатора спектра. Вычислительных мощностей двух DSP устройств достаточно для мгновенной реакции приемника на команды и требования оператора.

Высокая стабильность частоты ±0,05 ppm

В приемнике IC-R9500 используется температурно независимый кварцевый генератор (OCXO), который гарантирует стабильность частоты в пределах ±0.05ppm при температуре от 0°C до 50°C. Сигнал опорного генератора 10 МГц может быть подан с внешнего оборудования, или наоборот, снят с приемника.

Цифровой ПЧ фильтр

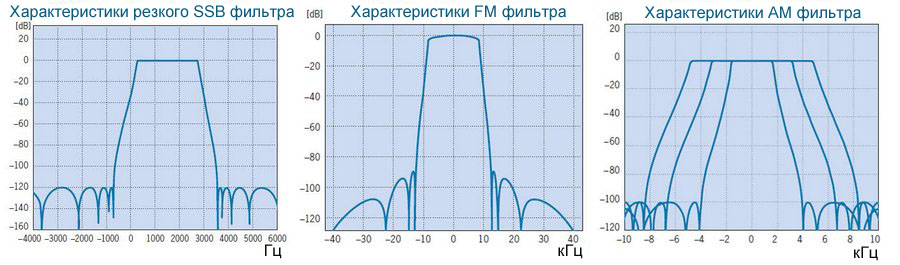

Цифровой ПЧ фильтр* позволяет оператору настраивать форму фильтра (резкий или мягкий), полосу пропускания фильтра и значение центральной частоты. Цифровая двухсторонняя PBT предусматривает сужение и смещение полосы ПЧ фильтра для подавления нежелательных сигналов.
* Для режимов FM, WFM и P25 полоса фильтра фиксирована.

Анализатор спектра

Многофункциональный анализатор спектра

Использование отдельного DSP модуля позволяет повысить динамический диапазон анализатора спектра. В IC-R9500 предусмотрено четыре разных режима анализатора спектра Обычный/Широкополосный и Центральный/Фиксированный. Обычный режим анализатора спектра использует частотные пролеты от ±2,5 кГц до ±5 Мгц, тогда как в широкополосном режиме имеется возможность контроля сигналов в пределах до ±500 МГц (выбирается ±10 МГц, ±25 МГц, ±50 МГц, ±100 МГц ±250МГц и ±500 МГц). В обычном режиме анализатора спектра ширина фильтра цифровой области может меняться в пределах от 200 Гц до 20 кГц при изменении скорости развертки. Границы анализатора спектра могут быть заданы либо в виде двух частот, либо в виде центральной частоты (частоты приема) и частотного пролета. Функция поиска пика позволяет автоматически перемещать маркер на самый мощный сигнал, видимый на спектре анализатора. Кроме этих функций, предусмотрено три уровня аттенюатора (10dB, 20dB, 30dB).
* При использовании функции широкополосного анализатора спектра, принимаемый аудио сигнал подавляется.

Фиксированный режим... окно анализатора спектра не смещается при изменении рабочей частоты.
Центральный режим... окно анализатора спектра смещается по мере изменения рабочей частоты. Приемная частота всегда отображается в центре окна анализатора спектра.
Широкополосный режим анализатора спектра способен отображать сигналы в пределах ±500 МГц.
Настройки скорости развертки/частотного пролета/фильтра
Функции поиска пикового сигнала
Функция фиксирования пиковых значений
Аттенюатор
Малое окно анализатора спектра

Для повышения эффективности контроля за сигналами предусмотрено множество функций и инструментов

Функции

Цветной 7-дюймовый TFT ЖК-дисплей

Большой 7-дюймовый (800 × 480 пикселей) дисплей с активной матрицей, малым временем отклика, высоким разрешением и отличным углом обзора. Окно многофункционального анализатора спектра отображается яркими цветами. Цвет фона может быть выбран в зависимости от ваших предпочтений - черный или голубой. Кроме того, приемник IC-R9500 снабжен VGA разъемом для подключения внешнего монитора.

Различные RSSI

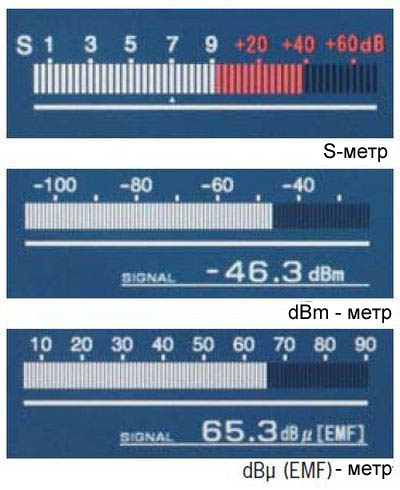

В приемнике IC-R9500 предусмотрен выбор режима измерений уровня принимаемого сигнала - S-метр, dBμ, dBμ(emf) и dBm. Измерительное устройство dBμ, dBμ(emf) и dBm предлагает точность до ±3dB (сигнал с уровнем от 10 до 70dBμ на частотах 100кГц до 3335МГц при температуре 25°C).

Подавитель помех

Приемник IC-R9500 снабжен DSP подавителем помех импульсного типа, который способен существенно улучшить соотношение сигнал/шум путем удаления помех. Подавитель помех обладает двумя каналами с регулировкой полосы и глубины подавления импульсов. Вы можете настраивать эту функцию для наиболее эффективной работы.

Снижение уровня помех

Функция снижения уровня помех позволяет выделить компоненты сигнала на фоне случайных шумов с помощью цифровой обработки (DSP) и выделить полезный сигнал, теряющийся в шумах.

Ручной двухпиковый режекторный фильтр

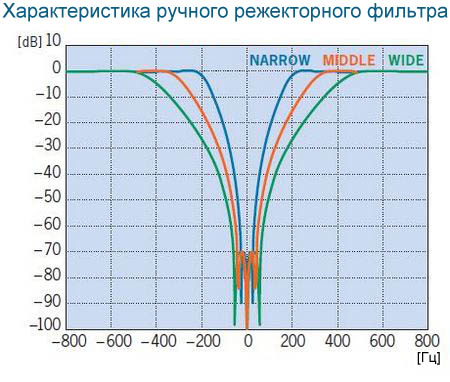

Ручной цифровой режекторный фильтр способен подавлять на 70 dB две точки с регулировкой их полосы (широкая, средняя, узкая). Это означает, что два мощных тональных сигнала в полосе пропускания могут быть подавлены при включении автоматического режекторного фильтра.

Детектирование синхронной АМ

Прием сигналов синхронной АМ (S-AM) существенно снижает уровень искажений по сравнению с традиционным диодным детектором. Такой режим приема полезен при наличии замираний сигнала или при его низком уровне. IC-R9500 способен точно восстанавливать сигнал несущей с помощью DSP. Кроме демодуляции верхней и нижней боковой полосы, режим S-AM полезен для подавления помех от мощных станций на соседних частотах.

Демодулятор и декодер FSK

Приемник IC-R9500 снабжен встроенным FSK демодулятором и декодером.

Двухпиковый фильтр
Индикатор водопада
Режим FSK-R
Программируемые частоты FSK тона и разноса тонов

10 VFO

В приемнике IC-R9500 предусмотрено 10 VFO ячеек памяти для хранения рабочей частоты, вида излучения, полосы фильтра и других параметров. Например, используйте VFO-1 для диапазона 7 МГц, VFO-2 для морского КВ диапазона, VFO-3 для диапазона 1200 МГц и т.д. Вы можете быстро менять рабочие диапазоны с 10-кнопочной панели. Если VFO меняется, то параметры автоматически сохраняются в этой ячейке памяти VFO.

Всего 1220 каналов памяти

Приемник IC-R9500 располагает 1220 каналами памяти. Сохраняйте частоту, вид излучения, полосу фильтра и шаг перестройки. Каналы памяти сгруппированы в 10 банков памяти. При подключении USB клавиатуры, вы можете непосредственно редактировать содержимое каналов памяти.

1000 обычных каналов памяти
20 каналов границ сканирования
100 каналов памяти с автоматической записью
100 каналов памяти пропуска при сканировании

Цифровой речевой магнитофон

В приемнике IC-R9500 предусмотрен цифровой речевой магнитофон двух типов. Первый - это обычный магнитофон, способный вести длительные сеансы записи в формате «WAV» на внутреннюю карту памяти или внешний USB носитель. Частота дискретизации может меняться от 8 кГц (SQ1) до 48 кГц (SHQ). В режиме SQ1 во встроенной памяти приемника может быть записано приблизительно до 130 минут эфира. Другой тип речевого магнитофона способен сохранять последние 15 секунд принимаемого аудио сигнала в ОЗУ для мгновенного многократного повтора.

Множество функций сканирования

Для упрощения задач поиска сигналов предусмотрено несколько функций сканирования. Приемник IC-R9500 способен сканировать до 40 каналов в секунду в режиме сканирования каналов памяти.

Сканирование каналов памяти
Программируемое сканирование
Улучшенное программируемое сканирование
∂F сканирование/улучшенное ∂F сканирование
Приоритетное сканирование
Сканирование каналов памяти выбранного вида излучения
Сканирование отмеченных каналов памяти
Сканирование каналов памяти с автоматической записью
Сканирование суб-тона

Синтезатор речи

Встроенный синтезатор речи позволяет объявлять рабочую частоту, вид излучения и уровень принимаемого сигнала на английском языке.

Разъем USB

В приемнике IC-R9500 предусмотрен USB разъем для подключения внешнего USB носителя или других USB устройств. Принимаемый аудио сигнал и файлы конфигурации приемника могут быть импортированы и экспортированы на ПК. Кроме этого, с USB носителя возможно обновление встроенного программного обеспечения.

Различные вспомогательные функции приема *¹

Функция автоподстройки в режимах SSB/CW/AM
Функция АПЧ компенсирует смещение сигналов (только в режимах FM/WFM)
Предусилитель и аттенюатор
Функция 1/4 шага настройки и функция двойного щелчка
Режим CW-R (реверс)
Пиковый аудио фильтр (APF)
АРУ (Автоматическая регулировка усиления)
VSC (Функция речевого шумоподавителя)
Защита от перегрузки входа (Только КВ диапазоны)
Опциональный прием цифрового режима P25
Опциональный CI-V интерфейс и RS-232C для дистанционного управления с ПК
Аналоговый ТВ тюнер (NTSC/PAL/SECAM)*²

*¹ некоторые функции не доступны в зависимости от вида излучения или диапазона.
*² Исключая версию США

Дополнительные первоклассные функции

4 антенных разъема: типа SO-239, моно-разъем RCA и два разъема типа N
Разъем выхода сигнала S/P DIF
Вход/Выход видео
Функция часов, дневного таймера и таймера сна
Тоновый CTCSS и DTCS шумоподавитель
Упрощенная калибровка частоты с помощью WWV или WWVH
Блокировка ручки настройки
Блокировка органов управления передней панели
Регулировка шага настройки
Функция затемнения
Функция монитора

Разъем внешнего громкоговорителя
Разъем питания внешних устройств (15.0 V)
Разъем ACC
Разъем коммутатора антенн
Терминал сигнала внешнего опорного генератора
Разъем сигнала объявлений
Разъем линейного выхода
Разъем управления внешним записывающим устройством
Разъем выхода детектора
Разъем видео входа
Разъем видео выхода
Запасный разъем
Режим ПЧ выхода
Разъем DС-DC питания
Держатель предохранителя
Разъем кабеля АС питания

Выключатель питания
Разъем входных цифровых данных
Разъем дистанционного управления CI-V
Разъем RS-232C
Разъем внешнего дисплея
Антенный разъем 2
Разъем Ethernet
Антенный разъем 1/ Антенный КВ разъем 3
Терминал выхода сигнала S/P DIF
Разъем USB
Антенный КВ разъем 2
Антенный КВ разъем 1
Терминал заземления

Спецификации

ОБЩИЕ СВЕДЕНИЯ
Диапазон рабочих частот (МГц)	0.005–3335.000000* * Частоты работы сотовых телефонов заблокированы в версии США.
Версия для Франции	0.005 – 29.999999 50.200 – 51.200000 87.500 – 108.000000 144.000 – 146.000000 430.000 – 440.000000 1240.000 – 1300.000000
Виды излучения	USB, LSB, CW, FSK, AM, FM, WFM, P25* * Требуется опциональный UT-122.
Количество каналов памяти	1220 (1000 обычных, 100 каналов памяти с автоматической записью, 100 каналов пропуска при сканировании и 20 каналов границ сканирования)
Антенные разъемы	SO-239 (50Ω для КВ), Phono [RCA] (500Ω для УВ), Тип N × 2 (50Ω, по одному для 30–1149.99999МГц и 1150–3335МГц)
Диапазон рабочих температур	от 0°C до +50°C
Стабильность частоты	Менее чем ±0.05 ppm (при 25 °C) после прогрева (5 минут)
Колебание температуры	Менее чем ±0.05 ppm (от 0°C до +50 °C)
Разрешение по частоте	1 Гц
Требования к источнику питания	100V/120V/230V/240V AC
Потребляемая мощность	Режим ожидания Менее 100VA Макс. громкость Менее 100VA
Габариты (Ш×В×Д) (Выступающие компоненты не учтены)	424 × 149 × 340 мм
Вес	20 кг (приблизительно)

ПРИЕМНИК
Промежуточные частоты КВ VHF/UHF	58.7МГц (1-я) /10.7МГц (2-я)/48кГц (3-я) 278.7МГц или 778.7МГц (1-я)/ 58.7МГц (2-я)/10.7МГц (3-я) /48кГц (4-я)
Чувствительность
	SSB, CW, FSK	AM	FM	FM50k	WFM
0.100 – 1.799 МГц*¹	0.5μV	6.3μV	–	–	–
1.800 – 29.999 МГц*¹	0.2μV	2.5μV	0.5μV*³	0.71μV*³	–
30.0–2499.999 МГц*²	0.32μV	3.5μV	0.5μV	0.71μV	1.4μV
2500–2999.999 МГц*²	0.32μV	3.5μV	0.5μV	0.71μV	1.4μV
3000–3335.000 МГц*²	1.0μV	11μV	1.6μV	2.2μV	4.5μV
¹ предусилитель1 Вкл. ² Предусилитель Вкл. *³ 28–29.999МГц SSB, FSK Полоса=2.4кГц, CW Полоса=0.5кГц, AM Полоса=6.0кГц при 10dB С/Ш, FM Полоса=15кГц, FM50k Полоса=50кГц, WFM Полоса=180кГц при 12dB SINAD
Динамический диапазон по продуктам 3-го порядка	109dB (обычн.) на частоте 14.1 кГц, разнос сигналов 100кГц , предусилитель Откл.
Избирательность (Характерное значение) USB, LSB, FSK (Полоса= 2.4кГц) CW (BW= 500 Гц) AM (BW= 6 кГц) FM (BW= 15 кГц) WFM	Более чем 2,4 кГц / –3dB Менее чем 3,6 кГц/–60dB более чем 500 Гц/–3dB Менее чем 700 Гц/–60dB Более чем 6,0 кГц/–3dB Менее чем 15,0 кГц/–60dB Более чем 12,0 кГц / –3dB Менее чем 25,0 кГц / –60dB Более чем 180 кГц/–6dB
Коэффициент подавления зеркального и внеполосного канала 0.1 – 30.0МГц 30.0 – 2500МГц 2500 – 3000МГц	Более 70dB Более 50dB Более 40dB
Выходная аудио мощность	Более 2.6 Вт при нагрузке 8 Ω

Все указанные спецификации могут быть изменены без предварительного уведомления
