RR 4702 - Радиорелейная станция с высокой пропускной способностью



Основные функции:Радиорелейная станция с высокой пропускной способностью

  • Поддержка радиорелейного канала «точка-точка» со скоростью передачи данных до 320 Мбит/с
  • Согласованный частотный диапазон 4,4 – 5 ГГц (NATO IV)
  • Максимальная выходная мощность и дальность связи до 90 км
  • Полоса канала 7 МГц ÷ 56 МГц
  • Модуляция QPSK ÷ 256 QAM
  • Гигабит Ethernet и E1

RR4702 - это радиорелейная станция канала «точка-точка» (PTP) с максимальной пропускной способностью при прямой видимости (HCLOS), основанная программном конфигурационном ядре и предназначенная для развертывания мобильных тактических сетей в частотном диапазоне NATO IV. Режим полного дуплекса с частотным разделением (FDD) используется все время, что гарантирует обмен данными на скоростях до 320 Мбит/с. Стандартные интерфейсы - Ethernet 10/100/1000 BASE-T и E1 (2048 кбит/с). Локальное управление с помощью ПК и программного обеспечения веб-сервера или SNMP.

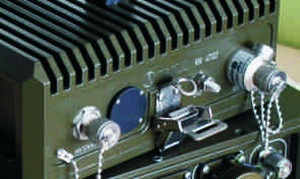

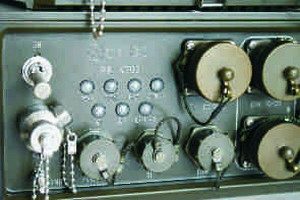

RR 4702 Внутренний блок IDU RR4702 Внешний блок ODU
Внутренний блок Внешний блок

RR4702 - универсальная радиорелейная станция, поскольку предусматривает настройки широкого спектра параметров с помощью программного обеспечения (полоса канала 7 МГц ÷ 56 МГц и модуляция QPSK ÷ 256 QAM). Она может быть задействована для организации магистрального сетевого канала с высокой пропускной способностью на расстояние 12-15 км, а также на большие расстояния (60-90 км) с меньшей скоростью обмена данными, но высокой надежностью. Используются надежные алгоритмы APC, ACM и FEC. Устройство соответствует самым жестким стандартам на ЭМС и механическую прочность поскольку разработано для эксплуатации в экстремальных погодных условиях.



Технические спецификации

Общие сведения
Частотный диапазон 4400 ÷ 5000 МГц
Разнос дуплекса 312 МГц
Модуляция QPSK до 256 QAM или ACM (Настраивается через ПО)
Разнос каналов 7, 14, 28, 40, 56 МГц (Настраивается через ПО)
Максимальная скорость обмена данными 320 Мбит/с (полный дуплекс)
Прямое исправление ошибок LDPC
1x ETH 10/100/1000 Base-T до 320 Мбит/с (IEEE 802.3u, 802.3x, 802.3ac)
1x E1, G.703 2,048 Мбит/с (Больше портов - опция)

Передатчик
Выходная мощность 33 dBm (QPSK), 28 dBm (256 QAM)
Управление выходной мощностью
(ATPC или вручную)
40 dB
Шаг ручного управления 1 dB
Промежуточная частота 350 МГц

Приемник
Порог приемника (10e-3 BER) -85 dBm (QPSK), -67 dBm (256 QAM)
Максимальный уровень входного сигнала 0 dBm
Промежуточная частота 140 МГц

Управление
Локальное управление ПК (USB) – Приложение для ПК
IP управление 2x 10/100 Base-T (выделенный канал) - SNMP v.2/3, HTTP
EOW 32 кБит/с (сервисный вызов полного дуплекса)

Блок питания, Габариты/вес , Внешние условия
Блок питания 18 - 30 В
Потребление < 60 Вт

Внутренний блок (IDU)

Внешний блок (ODU)
Габариты (Ш x В x Г) 288 x 128 x 303 мм 224 x 135 x 310 мм
Вес < 8 кг < 7 кг
Диапазон рабочих температур от -33°C до +50°C от -33°C до +50°C
Влажность 100 % (водонепроницаемость) 100 % (водонепроницаемость)

Аксессуары
Антенна FPA 26 dBi, 6° H или V поворот 90°, 600x600x24 мм, 5 кг, зеленая или коричневая
Монтаж антенны и ODU диаметр 40 мм, подъем +-25°
Ручной микротелефон с клавишей PTT
Кабель IDU-ODU 100 м (опциональная длина до 300 м)
Кабель ODU-Антенна 1,2 м
Кабель питания 2,5 м (опционально другая длина)
Кабель USB 1,8 м
Кабель удлинения для микротелефона 40 м (опционально другая длина)

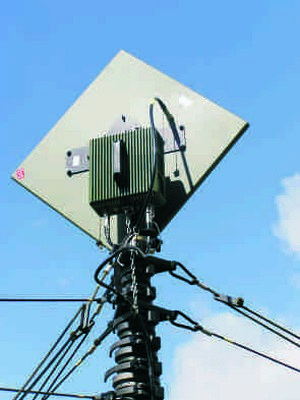

RR 4702 Внешний блок Антенна
