Диспетчерская консоль радиосетей Модель 4010

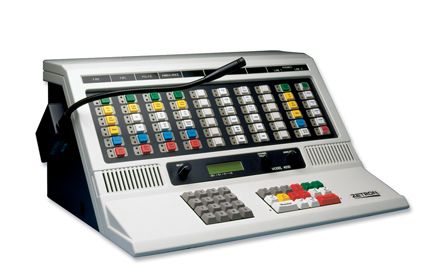

Диспетчерская Консоль Радио 4010

Диспетчерские консоли модели 4010 (настольная) и модели 4010R (для монтажа в стойке) являются полноценными системами управления радиосетями, рассчитанными на одного оператора, которые позволяют работать с 12 радиоканалами и 2 телефонными линиями. Установки компактны и универсальны.

Модульная конструкция и возможность программирования моделей 4010 позволяют настраивать консоли таким образом, чтобы они отвечали требованиям для использования в службах быстрого реагирования, правительственных, организационных и промышленных центрах управления.

Модель 4010 имеет надёжную конструкцию и рассчитана на непрерывную, испытанную в самых сложных условиях работу приложений в режиме 7 /24. Она также подходит для работы с портативными приложениями во временных или мобильных центрах управления.

Диспетчерская консоль 4010 включает в себя программируемые универсальные кнопки управления назначенными функциями, такими как групповой вызов, выбор канала, громкость и восстановление канала. Имеется также встроенная клавиатура и ЖК-дисплей для отображения входящих вызовов. Два отдельных динамика позволяют оператору прослушивать выбранный и контролируемый аудио поток, с возможностью корректировки уровня громкости для каждого канала индивидуально. Варианты оборудования для операторского места включают телефонную трубку, микрофон настольный или на изогнутой стойке, гарнитуру и педаль управления передачей. Управление основной станцией может быть локальным или удалённым, с использованием удалённого управления с тоновым набором на частоте 2970 Гц, DC или E.

Стандартные особенности и конфигурация продукта

  • Возможность выбора расширяемой и монтируемой в стойку, либо настольной офисной конфигурации.
  • Удобное кодирующее устройство пейджинговой связи.
  • Поддержка DTMF, Two-Tone Motorola / GE, Plectron, 5/6 Tone,  Quick Call I (2+2), Knox и дискового номеронабирателя.
  • Обеспечивает работу большинства стандартных радио интерфейсов включающих: удалённое управление с помощью тонового набора и DC, локальный контроль и E.
  • Поддержка одной или двух линий с интуитивно понятным управлением: «ответ», «сброс» и «удержание».

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕДАЧИ   Управление Каналов: Локальное, E & M, удалённое с помощью тонового набора, удалённое с помощью DC, телефон (tip/ring)
Аудиовыход: +10dBm макс. на линии 600 Ом
Выходное Сопротивление: Передача: 600 Ом сбалансированное
Ожидание: 600 или 3500 Ом
  Локальное Управление: стандартный открытый релейный PTT порт рассчитанный на 1.0 A при 24 В переменного тока / постоянного тока
Искажение: <2% на  полной мощности. Hum, Cross-Talk
 50 дБ на полной мощности
  Управление E & M: Управление передачей Tx через PTT реле, требуется внешний источник питания 48 В
Вход для микрофона: -65 dBm для полной мощности   Тоновое Управление: Поддержка 15 стандартных тонов,
 программируемое (без особой регулировки) 650-2050 Гц. Продолжительность высокоуровневого предупредительного тонового сигнала 120-600 мсек.
Продолжительность функционального тонового сигнала
40 мсек.
Частота предупредительного тонового сигнала 2175 Гц, изменяемая.
Точность тоновой частоты +/-0.2%;
Точность временной продолжительности +/-1.0 %
Aux. вход микрофона: -20 dBm для полной мощности
Запасные входы: -15 dBm, без сжатия
Частотный отклик: От -3 до +1дБ, 250-5000 Гц кроме уровня предупредительного тонового сигнала
Сжатие: Возрастание уровня на входе до 30 дБ над коленом
сжатия может вызвать увеличение на выходе <3 дБ

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМА   Управление DC: Программируемое на +/-2.5, 5.5, 6.0, 11, 12.5,
и 15.5 мА. Рабочее сопротивление петли до 8 кОм
Точность +/-.25мА
Входное Сопротивление: 600 или 10к Ом (4-проводный)
3500 Ом (2-проводный)

Баланс линии: 66 dB при часто1000 Hz
Чувствительность приема Rx: -30 дБм макс. в колене сжатия;
 регулируемая
  Обнаружение Занятости Канала: Локальное обнаружение занятости линии; обнаружение предупредительного тонового сигнала или DC управления (LOTL) опционально
Частотный Отклик: От -3 до +1дБ, 250-5000 Гц кроме уровня предупредительного тонового сигнала   Питание: 13.5 В постоянного тока, 3.5A макс.или от 95 до 250 В переменного тока, от 47 до 440 Гц, 64 Ватт макс.
Батарея: 11.5 до 15 В постоянного тока, 3.5A макс.
Сжатие: Возрастание уровня на входе до 30 дБ над коленом
сжатия может вызвать увеличение на выходе <3 дБ

Искажение: <2%   Выходы Aux: 4 С образных контакта 0.5 Ампер
4 выхода открытого коллектора 0.25 Ампер
Датчик вызова: Чувствительность до 20 дБ ниже колена
Аудиовыходы: 5 Вт, 4 Ом
Громкость: Настраиваемая от 0 до -28дБ или программируемая по
времени функция полной громкости “All-mute”

ОБЩИЕ ХАРАКТЕРИСТИКИ   Входы Aux: 8-TTL входов (0-5 В DC)
Размер: Настольный: 9” В x 18” Ш x 14” Г
В стойке: 10.5” В x 19” Ш x 10.5” Г

Вес: 6,8 кг
Защита от попадания пыли/влаги: NEMA 1, IEC 60529 IP 30
Рабочая Температура: от +5°C до +50°C
ДРУГИЕ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Интерфейсы Каналов: Аудио пары Tx/Rx (для 2/4 проводных)
Аудиопары Rx (для 4 проводных)
Реле PTT
Busy out
Busy in / X-Mute in
Supv control / main-stby
Выход для Рекордера
