Модель 251 Адаптер DC дистанционного управления базовой станцией

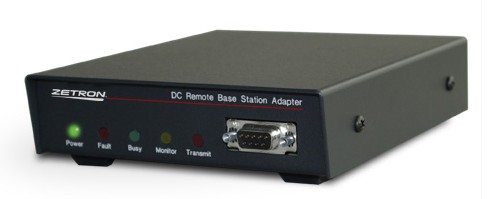

Адаптер Дистанционного управления DC Базовая станция

Модель 251 компании Zetron адаптируется к работе с устройствами E&M /локального управления, такими как консольные или настольные пульты, и превращает их в 2- или 4хпроводные DC пульты дистанционного управления для контроля фиксированных радиостанций на DC управлении. В случае использования совместно с тоновым дистанционным адаптером Zetron Модель 250, может быть использован для перевода устройств с тоновым дистанционным управлением на DC управление. Модель 251 поддерживает 15 бинарных входов/выходов либо последовательных управляемых DC токами в диапазоне от 0 до +/- 15 мА.

Особенности и конфигурация продукта

  • Перевод устройств с E&M/локальным на DC дистанционное управление
  • Переход от тонового к DC дистанционному управлению в случае использования с Моделью 250
  • До 15 программируемых значений токов в диапазоне от 0 до +/- 15 мА
  • Поддерживает цепи с напряжением до 125В с сопротивлением до 8000 Ом

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Питание: от 10.8 до 16 В DC, 520 мА макс. (250 мА стандартная нагрузка)
Температура: от 0°C до +60°C, рабочая
Размер: 140 W x 210 D x 45 Н мм
Вес: 0.63 kg
Схемы управления
Входное напряжение: 500 Ом или менее на землю, +12 В DC для включения.
Диапазон входного напряжения от 0 до +15 В DC.
Напряжение +5 В DC в разомкнутой цепи
Входной ток: < 1 мА неактивный. > 3 мА активный 40 мА макс
Выход сигнала Занято: Замыкание на землю, +5 В DC или +12 В DC,
регулируется джампером
Выход сигнала Тревоги: Замыкание на землю
Последовательные порты: EIA/TIA-574 9-контактный разъём RS-232,
используемый для конфигураций.
Второй последовательный порт может использоваться
для контроля в режиме «реального времени» при
помощи дополнительной консоли.
Схемы Аудио
Изоляция: Адаптер logic/ground к линии базовой станции - 2500 Vrms.
Tx линия консоли к Tx линии базовой станции - 1200 Vrms
Rx линия консоли к Rx линии базовой станции – без изоляции.
Сопротивление: 600 Ом номинальное
Уменьшение
коэффициента передачи:
2-проводной/4-проводной Tx – 2 дБ макс.
4-проводной Rx – 0.2 дБ макс.
от 200 до 4000 Гц, -30 to + 10 дБм
Искажение: 0.5% максимум, от 300 до 3000 Гц, от 0 до 15 мА
Сопротивление линии
передачи DC:
от 0 до 8000 Ом
Диапазон токов
линии передачи DC:
от 0 до +/- 15.5 мА с шагом 0.5 мА
Точность токов
линии передачи DC:
3% или лучше
Напряжение линии
передачи DC:
Требуемое для поддержания запрограммированного тока,
до 150 В DC макс.
Предупредительные
пороги:
Входное напряжение постоянного тока – прибл. 9.7 В DC. Внутреннее выходное напряжение постоянного тока –
приблизительно 116 В DC
