Модель 250 Дистанционный адаптер тонов

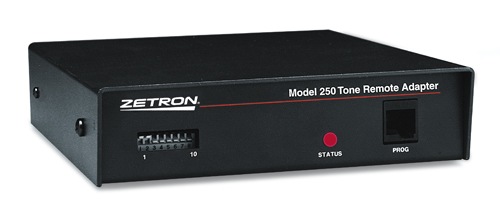

Удаленный адаптер Тонов  M250 Передача PTT

Модель 250 компании Zetron адаптируется к работе большинства базовых станций радиосвязи на основе стандарта EIA , обеспечивая возможность их дистанционного управления с удалённого рабочего места.

Выбор многоканальной связи с поддержкой до 15 частот, шесть выходов управления, мониторы и PTT делают дистанционный адаптер тонов Модель 250 достаточно мощным устройством.

Двенадцать доступных конфигураций с различными комбинациями каналов, выходов управления и функций контроля делают Модель 250 лёгкой в установке и использовании.

Особенности и конфигурация продукта

  • Исключительное качество звука
  • Автоматическая компенсация потерь линии передачи
  • До шести выходов управления; Два реле
  • Встроенные утилиты настройки

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Общие Электрические
Входное напряжение: от 10.5 до 16 В постоянного тока Входное сопротивление: Сбалансированное 600 Ом or 200 кОм
Рабочее напряжение: 180 мА стандарт, 260 мА макс Уровень декодирования
тонового сигнала:
Предупредительный: от -16 до +10дБм
Функциональный: от -26 до 0 дБм
Удержания: от 36 до -10дБм
Рабочая Температура: от -30°C до +70°C 95% влажности
при +50°C (без конденсата)

Индикаторы: Питание, статус Выход для подключения
полевого транзистора:
С открытым стоком, 115 мА
Регулировки: аудио Rx, аудио Tx, линия Tx Номинал релейного контакта: 2 A при 30 В постоянного тока DC
Конфигурация /
Настройки:
С помощью переключателей на
передней панели
Выход линии приема Rx: 0дБм
Частоты Guard tone: Настраиваемые 2100 Гц, 2175 Гц, 2300 Гц,
2323 Гц, 2600 Гц, 2800 Гц, 2970 Гц
Выход линии передачи Tx: 50 мВ для 5Vpp вывода при высоком полном сопротивлении нагрузки
Фильтрация аудио: Уровень предупредительного тонового сигнала
и фильтр верхних частот для обоих направлений
Возможные конфигурации
Аудио соединения: Дискриминатор или динамик на приеме Rx,
и микрофон на передаче Tx
• 1 частота, монитор, канал выделенной линии (PL),
6 выходов управления
• 1 частота, монитор, канал выделенной линии (PL), 4 PL,
6 выходов управления
Выходу Управления: 6 выходов с открытым стоком, 2 релейных и РРТ.
Два из них могут использоваться для соединения
с монитором и COR
• 2 частоты, монитор, 6 выходов управления
• 2 частоты, монитор, 4 канала выделенной линии (PL),
2 выхода управления
• 4 частоты (1 из 4), монитор, 3 выхода управления
Технические • 7 частот (1 из 7), монитор
Разъем линии связи Коннектор RJ11 • 8 частот (бинарных), монитор, 4 канала выделенной
линии (PL)
Разъем для
подключения радио:
Съёмный 0.156” с обжимом контактов • 8 частот (бинарных), монитор, 3 выхода управления
Тип линии: 2-проводной полудуплекс, 4-проводной полный
дуплекс или полудуплекс
• 12 частот (бинарнах), монитор, 1 выход управления
• 14 частот (бинарных), мониор
    • 15 частот (бинарных)
    • 1 частота, монитор, канал выделенной линии,
фиксированный выход
    • Инвертируемый BCD
