HF Modem RM4 2G ALE Naval MilitaryМодем RM4 предназначен для высокоскоростной передачи данных в конфигурации точка-точка в КВ диапазоне. Имеющийся в  модеме RM4 контроллер ALE 2-го поколения активируется посредством лицензионного ключа. Модем может использоваться в военных  стратегических системах связи, а также в морских радиосистемах.

Основные Характеристики

  • Высокоскоростной модем передачи данных и контроллер ALE
  • Скорость передачи до 9600 бит/с  при ширине  канала 3 кГц
  • MIL-STD-188-141B App. A
  • MIL-STD-188-110 A/B
  • STANAG 4539 (QAM)
  • STANAG 4285 (PSK)
  • STANAG 4529 (NB PSK)
  • STANAG 4415 (ROBUS)
  • STANAG 4481 (P/FSK)
  • STANAG 5065 (MSK)
  • STANAG 5066 интерфейс (Программное Обеспечение RC66 Combat Communications Suite)
  • Синхронный DTE порт для подключения аппаратуры шифрования высокого класса
  • Ethernet интерфейс

Надежные формы сигналов

Режим адаптивной коррекции снижает эффекты многолучевого распространения сигнала КВ диапазона. В модеме используется  алгоритм сверточного кодирования в сочетании с мягким декодированием по Витерби, что обеспечивает прямую коррекцию ошибок (FEC). Подавление в узкополосном канале паразитных составляющих  осуществляется с помощью адаптивного  тонального подавления способного подавить до четырех составляющих.

Режимы работы и типы модуляции модема RM4 могут быть выбраны программно, а также могут быть добавлены с помощью лицензионных ключей (см. более подробную информацию в спецификации).

Шифрование для повышения уровня безопасности

Зашифрованные данные через криптомодуль перенаправляются на синхронный DTE порт RM4. Аудиосигналы Tx и Rx от модема поступают в КВ трансивер. Управление режимом передачи радиостанции происходит от модема RM4, модуль контролирует независимый сигнал PTT в трансивере.

Дистанционное Управление

Управление модемом производится по протоколу дистанционного управления RIPC/RAP1. Устройство поддерживает режим разнесенного приема в случае использования двух портов управления трансивера.

RM4 HF Modem Security Naval Military

Конфигурация системы RM4 с криптомодулем

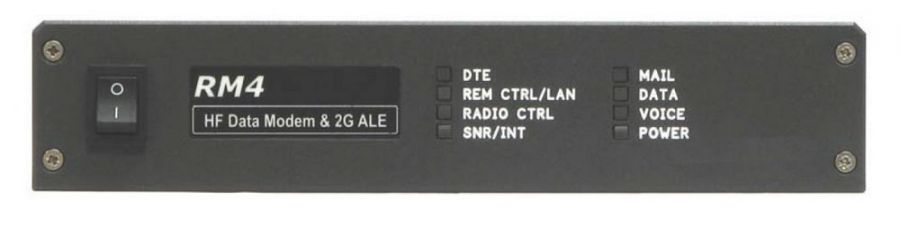

HF Data Modem Panel 2G ALEПередняя панель RM4

Стандарты и
формы сигналов
Кодирование и
тип модуляции

Скорость передачи и Параметры Программируемые
Опции Модема
M2 M3 M4
MIL-STD-188-110B
Приложение C
C PSK/
QAM
3200, 4800, 6400, 8000, 9600 бит/с -
U 12800 бит/с -
STANAG 4539 C PSK/
QAM
75, 150, 300, 600, 1200, 2400, 3200, 4800, 6400, 8000, 9600 бит/с -
U 12800 бит/с -
MIL-STD-188-110B C PSK/
QAM
75, 150, 300, 600, 1200, 2400, 3200, 4800, 6400, 8000, бит/с -
MIL-STD-188-110A
§ 5.3
C PSK 75, 150, 300, 600, 1200, 2400 бит/с
U 4800 бит/с
STANAG 4415 C PSK NATO robust: 75 бит/с
STANAG 4285 C PSK 75, 150, 300, 600, 1200, 2400 бит/с -
U 1200, 2400, 3600 бит/с -
STANAG 4481 PSK C PSK 300 бит/с -
STANAG 4481 FSK U FSK Одноканальный: 75 бит/с -
Многоканальный: 75 бит/с с выбором несущей -
FSK по выбору U FSK Скорость: 50, 75, 100, 150, 200, 300, 400, 600, 1200 бит/с
Метка и Разнос по частоте: от 350 до 3000 Гц
-



Основное
Формы сигналов Полоса захвата несущей ±200 Гц. Sync-on-Data
Отслеживание изменения частоты до 75 Гц, с изменением 3.5 Гц в секунду
Самодиагностика BIT Комплексная тестирование и проверка при включении (Built-In-Test), Непрерывное обнаружение ошибок
Предустановки 20 Заводских предустановок, 10 пользовательских предустановок
AGC Контроль Необходим контроль за уровнем AGC трансивера для оптимальной работы в режимах QAM W/Fs
Дистанционное
Управление
Все настройки 2G ALE и скорость передачи данных контролируются через Порт Дистанционного Управления
Автоматическое определение
скорости передачи
Все типы модуляции PSK за исключением STANAG 4285 & 4529. Режим синхронной передачи данных
Подавление Тонов Узкополосное подавление до 4-х сигналов



Программные Опции  Характеристики

ALE 2G

MIL-STD-188-141B
ПРИЛОЖЕНИЯ A, B и
FED-STD 1045
FED-STD 1049

Система Автоматической Установки Связи 2-го Поколения   (2G ALE)
Обнаружение Занятого Канала: MS 110A/B, S 4539, S 4285, S 4415, S 4529, S 4481, FSK, 8-FSK, SSB Voice
Протоколы: Calling, AMD, DTM, Исключения: DBM, AQC-ALE
  • Статистика и базы данных LQA
  • Скорость сканирования (2 или 5 каналов в секунду)
  • Избирательный вызов
  • Автоматический процесс радиозондирования
  • Автоматическое взаимодействие  с встроенным модемом
Устройство способно поддерживать определенные протоколы управления радиостанцией. Если какой-либо протокол или модель радиостанции не поддерживается, то компания AT Comms по запросу проведет интеграцию и тестирование на совместимость.



Интерфейсы
Порт Данных DTE (Data) RS-422 симметричный, RS-423, RS-232 несимметричный, соответствие MIL-STD-188-114 & EIA 530A compliant (разъем DB25)
Полудуплекс & Дуплекс, Синхронный, стандартный асинхронный высокоскоростной режимы:
  • Синхронный: Скорость: 50, 75, 100, 150, 200, 300, 400, 600, 1200, 1800, 2400, 3200, 3600, 4800, 6400, 8000, 9600 бит/с, Синхронизация: Внутр. / Внешн., представление данных: норм / инверсное
  • Асинхронный: от 75 до 115200 бит/с, Полный Дуплекс, 5/6/7/8 биты  данных, 1, 2 стопбиты, Управление потоком: CTS/RTS, представление данных: норм / инверсное
Порт Дистанционного Управления RS-485 Multi-drop, RS-232D (разъем DE9, mail):
Скорость передачи: 1200 до 115200 бит/c, 1 или 2 стопбиты, длина символа 8 бит
Управление потоком, Протокол: Управление RM4
Ethernet Данные & Управление, 10/100 Base T, разъем RJ 45, встроенный стек TCP/IP, Protocol: Управление RM4
Передняя панель 8 светодиодных LED индикаторов на передней панели:
  • Индикаторы DTE, REM Ctrl / LAN, RADIO Ctrl
  • Индикаторы Mail (AMD), Modem & ALE, Voice (статус вызова системы ALE ), Power
Порт Управления Радиостанцией RS-232 (разъем DE9): 75 to 115200 бит/c, 1 или 2 стопбиты, 7/8 длина символа.
Поддержка различных протоколов управления радиостанцией. Более подробное детальное описание доступно по запросу в компании AT Comms.
Порт Аудио Радиостанции Вход Аудио: 600 Ом симметричный,от –20 до +15 dBm без подстройки
Выходное Аудио: симметричный, от –40 до +10 dBm (PMP) с подстройкой на нагрузке 600 Ом
Keyline: Разомкнутые контакты (<45 Вольтs, 50 мА) & полярные незамкнутые контакты  (<45 В, 200 mA)



Оборудование Внешние воздействия
Вес 1.7 кг (прибл.) Температура от -30°C до +70°C (рабочая)
Цвет Черный с защитным покрытием Влажность от 0 до 90%, без конденсата
Размер 41.1 x 212.7 x 159.0 мм (в x ш x г),
Высота передней панели: 44.1 мм
Удары MIL-STD-810E Метод 516.4,
Процедура 1, (перегрузка 40G, 11 мс)
Питание от 87 до 267 В сети переменного тока, частота от 47 до  440 Гц
от 6 до 36VВ постоянного тока
Вибрация MIL-STD-810E Метод 514.4, Кат. 9,
для морских условий
Крепление
в стойке
1U в 19” стойке ½ слота  EMC MIL-STD 461-E
Ширина 2U при расположении в стойке рядом друг с другом  Безопасность  IEC/EN 60950
