КВ Модем Передачи Данных RM50E

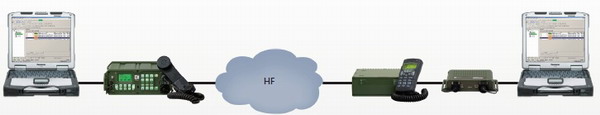

Военный КВ Модем Модем RM50E – это КВ модем , предназначенный для совместной работы с трансиверами семейства NGT. Портативный  модем, совместимый с RM50 обеспечивает взаимодействие с КВ-системами, работающими на фиксированной частоте и ALE- системами с использованием  протокола электронной почты STANAG 5066.

КВ-модем RM50Е функционирует в соответствии с самыми современными Военными Стандартами (MIL-STD), согласно STANAG 4539, 4285, 4415, 4529 и MIL-STD-188-110B, обеспечивая скорость передачи данных c кодированием  от 75 до 9600 бит/сек.

КЛИЕНТ ЭЛЕКТРОННОЙ ПОЧТЫ STANAG 5066
Для обеспечения совместимости с другими Военными Стандартами, Codan предлагает в качестве стандартного клиента электронной почты RC50-C STANAG 5066, который совместим с  клиентами электронной почты SMTP/POP.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СТАНДАРТ МОДУЛЯЦИЯ СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ
MIL-STD-110A

Кодированная PSK
Некодированная PSK

75, 150, 300, 600, 1200, 2400
4800
MIL-STD-110B (последовательный тон) Кодированная PSK/QAM 3200, 4800, 6400, 8000, 9600
STANAG 4539 Кодированная PSK/QAM
Некодированная PSK/QAM
75, 150, 300, 600, 1200, 2400 3200, 4800, 6400, 8000, 9600
12800
STANAG 4285

Кодированная PSK
Некодированная PSK

75, 150, 300, 600, 1200, 2400
1200, 2400, 3600
STANAG 4415 Кодированная PSK 75
STANAG 4529 Кодированная PSK
Некодированная PSK
75, 150, 300, 600, 1200
600, 1200, 1800
ОБЩИЕ ХАРАКТЕРИСТИКИ
Индикация LED Зеленая — КВ-Модем активен (модем готов к передаче или приему данных)
Оранжевая — КВ-Модем находится в дежурном режиме ожидания (режим энергосбережения)
Напряжение питания 9–16 В постоянного тока (номинальное – 13,8 В постоянного тока)
Энергопотребление 100 мA типовое значение при 13,8 В постоянного тока (модем готов к передаче или приему данных), <3 мA (режим ожидания)
Температура –30°C до +60°C
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Интерфейс PC 19-пиновый MS байонет
Интерфейс NGT 14-пиновый MS байонет
MIL-STD-810F Погружение, проникновение пыли, вибрации
Размеры 185 мм Ш x 41 мм В x 92 мм Г (не считая разъема и выступающих частей)
Вес 0,7 кг
СИСТЕМНЫЕ ПАРАМЕТРЫ
08-06978-001 КВ-Модем RM50Е для передачи данных
15-04167-EN Руководство пользователя по КВ-Модему RM50Е
15-04161-CD Клиент электронной почты RC50-C STANAG 5066 (поставляется вместе с КВ-Модемом RM50Е)
08-06901-001 USB-кабель передачи данных для модема RM50Е
08-06975-00x Интерфейсный кабель для подключения модема RM50Е к трансиверу серии NGT (x = длина кабеля, 1 или 6 м)
ОПЦИИ ТРАНСИВЕРОВ NGT, НЕОБХОДИМЫЕ ДЛЯ РАБОТЫ С МОДЕМОМ:
15-10469-000 Опционный вентилятор для трансивера NGT (устанавливается на заводе)
15-10541-000 Опция высокоскоростной передачи данных (устанавливается на заводе)
15-10514-000 Опционный фильтр 2,7 кГц (для сигналов в соответствии с MIL-STD)
