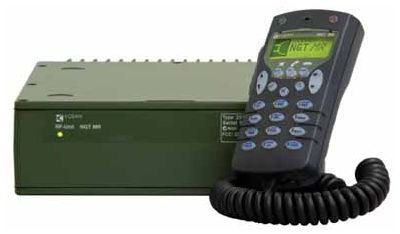

Военный КВ Трансивер Codan NGT MR



Военный КВ Трансивер Codan NGT MR

КВ Трансивер Военного Класса

ПРОЧНАЯ КОНСТРУКЦИЯ

Трансивер Codan NGT™ MR полностью соответствует и в некоторых случаях превосходит требования военного стандарта по устойчивости к внешним воздействиям, таким как удары, вибрация, попадание пыли и т.д.

Помимо соответствия стандарту MIL-STD-810F, трансивер соответствует также классу защиты IP52, гарнитура со встроенным микрофоном и пультом управления радиостанцией соответствует классу защиты IP41. Оборудование имеет встроенную защиту от переполюсовки питания, перенапряжения, согласованности антенны и защиту от перепадов температуры.

ШИФРОВАНИЕ РЕЧИ

Безопасность передачи речевых сообщений обеспечивается с помощью дополнительного модуля шифрования, устанавливаемого в трансивере NGT™ MR. Система шифрования реализована на 128-ми битном цифровом алгоритме, что полностью соответствует уникальным требованиям и в добавление к прочим функциональным достоинствам КВ трансиверов CODAN, обеспечивает реальную защиту радиосвязи. Для активации различных комбинаций кодов ключей 10E10000 доступно до 98 восьмизначных программируемых кодов ключей. Ключи кодирования не передаются в эфир, что предотвращает любую возможность их перехвата. Для включения и выключения режима шифрования Secure Mode достаточно нажать кнопку SEC на гарнитуре радиостанции.

Для расширенного режима скремблирования в трансивере NGT™ MR надо длительно нажать кнопку '8' и ввести 4-значный PIN. Чтобы выключить голосовой скремблер, надо нажать кнопку '8' еще раз. На дисплее видно, активизирован в данный момент голосовой скремблер или нет.

При установлении связи отпадает необходимость в синхронизации. Данная технология обеспечивает высокую степень защиты. Отсутствие синхронизации позволяет устранить задержки сигнала, при этом количество участников шифрованной связи может быть не ограниченным. Программное обеспечение на основе ОС Windows® обеспечивает простое и эффективное управление и программирование ключами для шифрования.

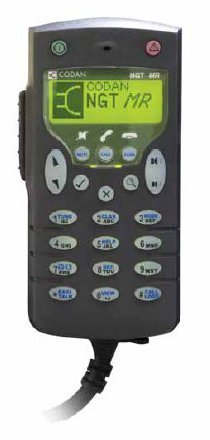

Пульт Управления Военного КВ Трансивера Codan NGT MR

ИННОВАЦИОННЫЙ ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

Удобная гарнитура управления NGT™ MR и интеллектуальный интерфейс, спроектированные компанией Codan, обладают эффективным преимуществом над традиционными портативными панелями управления. Малые габариты и легкий вес обеспечивают быструю установку и размещение оборудования, особенно в автомобилях, где имеется ограниченное свободного пространства.

Меню пользователя включает в себя список адресов, а расположение кнопок соответствует клавиатуре мобильного телефона, что обеспечивает простоту использования и упрощает управление, позволяет оператору легко пользоваться радиостанцией. Удобное расположение порта RS232 в корпусе гарнитуры позволяет быстро и оперативно запрограммировать трансивер.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Количество каналов

400 каналов
600 каналов при работе в стандарте MIL-STD-188-141B ALE

Частотный диапазон

Передача: от 1.6 до 30 МГц
Прием: от 250 кГц до 30 МГц

Режимы работ

Одна боковая полоса (J3E) Верхняя боковая полоса (USB) и Нижняя боковая полоса (LSB) или переключение между USB/LSB, AM, H3E (опция), CW, FSK

Выходная Мощность

Режим высокой мощность: 125 Вт PEP / 100 Вт PEP (опция)
режим пониженной Мощность: 10 Вт PEP

Паразитные и гармонические излучения

Более 65 дБ ниже пиковой мощности

Чувствительность приемника



В диапазоне частот от 0.25 до 30 МГц при выключенном пред усилителе: 1.25 μV PD , –105 дБм


В диапазоне частот от 1.6 до 30 МГц при включенном предусилителе: 0.12 μV PD, –125 дБм

Для 10 дБ SINAD более 50 мВт аудио-выход

Избирательность

Более 70 дБ при –1 кГц и +4 КГц относительно
частоты подавленной несущей верхней боковой полосы
Полоса пропускания: – от 6 дБ в диапазоне 300 до 2600 Гц
Пульсации: от –2 дБ в диапазоне 500 до 2500 Гц

Стабильность частоты

±0.3 ppm (от –30 до +60°C)

Напряжение питания

12 В DC номинальное, отрицательное заземление
рабочий диапазон: от 10.8 до 15.5 В постоянного тока
встроенная защита от обратной полярности

Защита от перенапряжения

Отключение при 16 В постоянного тока (номинальный) при длительном повышении напряжения

Энергопотребление

Прием: (без сигнала) 630 mA (номинальный)
в режиме передачи: Голос J3E: в среднем 6 A
Двухтоновый J3E: от 9 до 16 A (в зависимости от используемых частот)

Скачкообразная перестройка частоты
ППРЧ

Скорость скачкообразного изменения частоты: 6/12/25 в секунду (устанавливается пользователем)
Шифрование: 128-ми битное
Количество планов скачкообразного изменения частоты: 32
Длина кода ключа: 18 знаков
Длина ПИН-кода: 10 знаков

Шифрование речи

Шифрование: 128-ми битное
Длина ключевого кода: 18 знаков
Длина ПИН-кода: 4 знака
Габаритные размеры и вес

2012 RF Радиоблок(без рамы для монтажа в автомобиле):

210 мм Ш x 270 мм Д x 65 мм В

Вес; 3.3 кг
2020 Ручной блок управления Handset:

65 мм Ш x 35 мм Д x 130 мм В

Вес: 0.3 кг
Разъем подключения гарнитуры управления и громкоговорителя:

135 мм Д x 117 мм Ш x 38 мм В

Класс влагозащиты

201  RF Радиоблок: IP52
2020 Handset Ручной блок управления: IP41
Разъем подключения гарнитуры управления и громкоговорителя: IP41

Защита от внешних воздействий

MIL-STD-810F
Пыль: метод 510.4
Ударное воздействие: метод 514.5
Вибрация: метод 516.5
