AT RF40V Мобильная VHF/UHF радиостанция




 PDF version Скачать PDF-версию текста | Версия для печатиВерсия для печати

AT RF40V Мобильная VHF/UHF радиостанция



Военная VHF UHF радиостанция AT RF40V

  • Диапазон рабочих частот 30 МГц - 512 МГц
  • Многоканальная радио система
  • Настоящая сеть MANET для VHF/UHF
  • Одновременная передача речи и IP данных
  • Виртуальные голосовые каналы
  • Поддержка нескольких форм сигнала
  • Система отправки позиционных данных (GPS, Galileo, Glonass)
  • Защищенная система связи/передачи данных на основе AES
  • Уровень выходной мощности до 50 Вт
  • Компактная и прочная конструкция
  • Поддержка оперативной установки
  • Подключение к селекторной связи транспортного средства
  • Блок питания 12 VDC или 24 VDC
  • Поддержка модулей боевых задач
  • Установка двух фильтров совместного размещения
  • Обратная совместимость с радио системой RF20

Многодиапазонная многоцелевая VHF/UHF мобильная радиостанция RF40V предназначена для организации связи на тактическом уровне в любых военных подразделениях.

Станция RF40V может быть установлена на любых колесных и гусеничных транспортных средствах, а также стационарных позициях. Ключевой компонент RF40V - портативная радиостанция RF40. Для поддержки радиосвязи в пеших условиях предусмотрена опция оперативного развертывания, что позволяет легко и просто демонтировать портативную радиостанцию.

Различные формы сигнала

FM/AM - голосовые виды излучения согласно STANAG 4204/4205, поддерживающие традиционную связь «земля-земля» и «земля-воздух».
WF40 - это полноценная защищенная сеть типа MANET для голосовой связи и передачи данных на VHF и UHF с функцией автоматической ретрансляции через несколько скачков с шагом каналов не более 250 кГц и пропускной способностью до 270 кбит/с.
HW20 - форма VHF сигнала с оперативным изменением частоты, защищенная COMSEC/TRANSEC, с сохранением обратной совместимости с радио системой RF20.
Современная платформа радиостанции на основе программного обеспечения может быть использована для развития традиционных и специальных форм сигналов в будущем.

Модуль боевой задачи

AT RF40V Тактическая Мобильная Многодиапазонная РадиостанцияРасширяет функциональные возможности станции в соответствии поставленной боевой задачей. Открытая платформа для установки специфичных устройств пользователя различных типов. Модуль боевой задачи типа MM40W предлагает второй независимый широкополосный радио канал для голосовой связи и передачи данных в сети MANET-типа. Предусмотрена конфигурация частот L-диапазона и S-диапазона, что повышает скорость передачи данных до десятков мегабит, в зависимости от имеющейся полосы пропускания радио канала.

GNSS

Встроенный GNSS приемник систем GPSGlonass и Galileo с автоматической отправкой позиционных данных (PLI) на фоне обычной голосовой связи и обмена данными - Система G-Track.

Характеристики совместного размещения

Трансивер поставляется может поставляться с фильтром совместного размещения или без него. Интегрированные фильтры совместного размещения позволяют организовать одновременную работу нескольких радиостанций на небольшом расстоянии друг от друга.

Селекторная связь

Радиостанция RF40V снабжена интерфейсом подключения селекторной связи транспортного средства (например, VICM200 Combat).

Технические параметры

Диапазон рабочих частот 30 - 512 МГц
Тип модуляции FM, AM, CPM
Уровень излучаемой мощности макс. 50 Вт
Уровень питающего напряжения 10 - 33 В (MIL-STD-1275E)
Потребляемый
ток 24 V
Передача 50 Вт макс. 12 A
Прием макс. 0.8 A
Полоса канала 25 кГц, 250 кГц
Формы сигнала LOS FM/AM (STANAG 4204/4205)
WF40 (VHF/UHF форма MANET)
HW20* (VHF форма EPM)
Шифрование связи AES, длина ключа до 384 разрядов
Приемник GNSS встроенный (GPS/Glonass/Galileo)
Интерфейсы данных Ethernet, USB, Serial
Механические и климатические воздействия, ЭМС
Габариты 202 x 220 x 226 мм
Вес макс. 10 кг
Диапазон рабочих температур от -40°C до +70°C
Внешние рабочие условия MIL-STD-810G
Спецификации ЭМС MIL-STD-461F

                                                    *опция

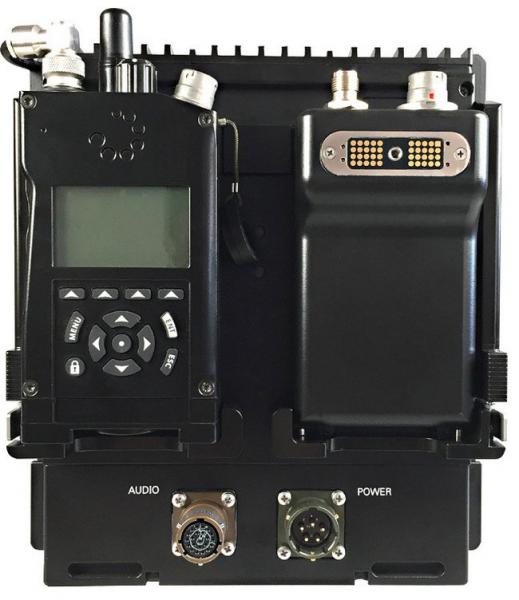

AT RF40V Многодиапазонная Тактическая Радиостанция Вид спереди AT RF40V VHF UHF Радиостанция Вид сзади
