CORDON-3 Оптическая Разведывательная Система



CORDON-3 Оптическая Разведывательная СистемаОптическая разведывательная система CORDON-3 это многоспектральное оптоэлектронное устройство, предназначенное для работы в системах наблюдения и разведки.

Система CORDON-3 может использоваться как самостоятельное устройство с портативной панелью управления RMC-03, так и в составе автоматизированной системы наблюдения.

CORDON-3 легко интегрируется с другим оборудование технической разведки.

Оптический модуль устройства состоит из тепловизионной камеры, дневной камеры и лазерного дальномера.

Модуль электроники осуществляет CORDON-3 основную и дополнительную обработку цифровых изображений, автоматическое распознаванием целей, их отслеживание, запись необработанных данных, пересылку данных на центральный наблюдательный пункт в цифровом виде.

Камеры установлены на гиростабилизированной поворотной платформе, которая обеспечивает наведение камер по азимуту и углу наклона в ручном, полуавтоматическом или автоматическом режиме патрулирования. Платформа может быть установлена как стационарно, так и на телескопической мачте.

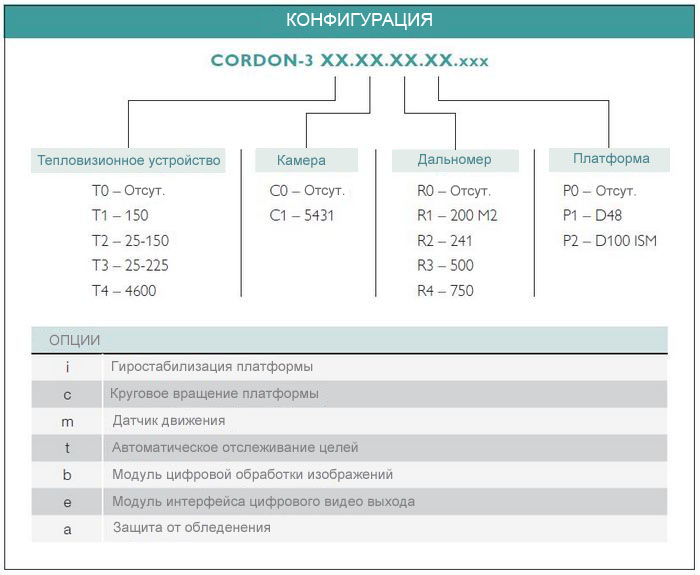

CORDON-3 Конфигурация

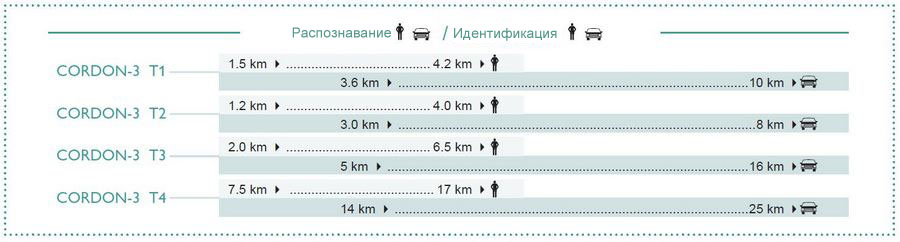

CORDON-3 Распознавание и Идентификация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

КАНАЛ ТЕРМО ИЗОБРАЖЕНИЯ T1 T2 T3 T4
Тип камеры Неохлаждаемая Охлаждаемая
Детектор 640 х 512 17μ 8-14μ 640 х 512 15μ 3-5μ
Чувствительность < 30 mK < 20mK
Фокусное расстояние 150 мм 25 ÷ 150 мм 25 ÷ 225 мм 40; 150; 600 мм
Индекс диафрагмы объектива F/1.0 F/1.4 F/1.5 F/4.0
Угловой охват поля зрения 4.2° x 3.3° 25° x 20°
÷ 4.2° x 3.3°
25° x 20°
÷ 2.7° x 2.2°
1.2° x 0.9°; 5° x 4°
17° x 13,6°
Распознавание / Идентификация
(человек)
4.2 / 1.5 км 4.0 / 1.2 км 6.5 / 2.0 км 17.0 / 7.5 км
Распознавание / Идентификация
(транспортное средство)
10.0 / 3.6 км 8.0 / 3.0 км 16.0 / 5.0 км 25.0 / 14.0 км
Габариты (Д x В x Ш) 320 х 183 х
203 мм
280 х 142 х
160 мм
335 х 202 х
196 мм
Вес 7.5 кг 5.5 кг 7.7 кг 7 кг
ДНЕВНОЙ КАНАЛ C1
Тип камеры CMOS
Детектор 1/4" CMOS 1280 x 1024 60 кадр/с
Фокусное расстояние линз 3.5 ÷ 150.5 мм
Угловой охват поля зрения (широкий) H : 53.92° х V : 44.08°
Угловой охват поля зрения (узкий) H : 1.396° х V : 1.12°
Чувствительность Цветное изображение: 0.5 Lux/F1.4,
монохроматическое изображение: 0.05 Lux/F1.4
КАНАЛ ЛАЗЕРНОГО ДАЛЬНОМЕРА R1 R2 R3 R4
Максимальное расстояние 3 км 6 км 10 км 18 км
Длина волны 1550 нм
безопасна для зрения, невидима для приборов ночного видения
Угол расхождения луча 0.5 x 2.5 мрад 0.8 x 0.8 мрад
Частота измерений 0.5 Гц 0.5-10 Гц
Габариты (Д x Ш x В)
*в зависимости от составных частей
245 х 155 х 150 мм
Вес 1.8 кг 2 кг 2.5 кг 4 кг
ПОВОРОТНАЯ ПЛАТФОРМА P1 P2
Максимальная нагрузка 8 кг 12 кг
Угол поворота ±188°, опционально360°
Угол наклона от +30° до -90°
Скорость углового поворота 0.006°/с– 100°/с
Скорость вертикального поворота 0.003°/с– 50°/с
Мостовая дистанция поворота 0.006°
Мостовая дистанция наклона 0.003°
Вес 6 кг 9.5 кг
МОДУЛЬ ЦИФРОВОЙ ОБРАБОТКИ СИГНАЛОВ
Формирование вспомогательной видеоинформации Прицельные метки: текстовые и графические
Полноцвет, прозрачность
Детектор движения Автоматическое обнаружение перемещения объектов
Автоматическое отслеживание целей Обнаружение и отслеживание указанных целей
Контрастность / размер / скорость объекта > 0.4 / 10 x 10 pixel / <150 пиксель/сек
Обработка цифровых изображений комбинация 2 каналов с различными алгоритмами
ХАРАКТЕРИСТИКИ ПРОИЗВОДИТЕЛЬНОСТИ
Класс защиты IP67, защита от обледенения
Диапазон рабочих температур -30°С ÷ 55°С

CORDON-3 Камера
