TGX-3/75 Тепловизионный Бинокль



TGX-3/75 - Тепловизионный Бинокль Тепловизионный бинокль TGX-3/75 - это современное портативное оптическое устройство. Высокоэффективные возможности оптической системы, широкий набор функций и эргономичный дизайн TGX-3/75 делают его незаменимым устройством для любых тактических задач.

Цифровое тепловизионное устройство GX-3/75 предназначено для наблюдения и контроля за различными областями в условиях ограниченной видимости : слабое освещение, задымление, туман, объекты скрыты растительностью или сливаются с подстилающим ландшафтом. Устройство снабжено высокочувствительным пассивным приемником дальнего инфракрасного диапазона (LWIR) с разрешением и чувствительностью в пределах 20-30 mK. Бинокль располагает встроенным цветным микро-дисплеем высокого разрешения и окулярной трубкой с регулировкой оптической силы и расстояния между окулярами.

Несколько заданных цветовых схем позволяют выбрать оптимальные настройки изображения в зависимости от выполняемых задач.

Оптическая схема TGX-3/75 предусматривает 3-х кратное цифровое увеличение (с помощью детектора с разрешением 640 х 512) и 6-ти кратное цифровое увеличение (с помощью детектора с разрешением 336 х 256).

Рабочий режим, статус устройства, а также степень разряда аккумуляторов отображаются на дисплее. Кроме этого, предусмотрены режимы регулировки яркости и контрастности изображения. Устройство обладает датчиками приближения, что существенно снижает риск потери маскировки.

Конструкция поставляется TGX-3/75 в ударопрочном водонепроницаемом пластиковом корпусе с удобно расположенными элементами управления.  Питание системы осуществляется от 6 батарей типа АА (литиумные и перезаряжаемые аккумуляторы).

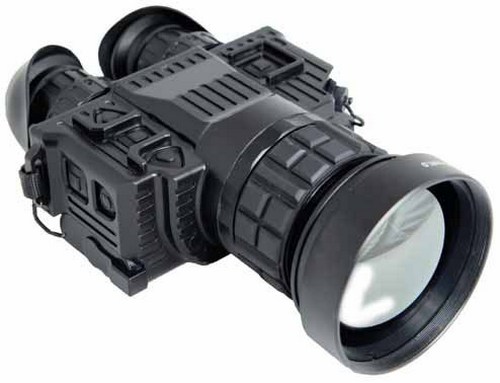

Тепловизионный бинокль TGX-3/75

ФИГУРНАЯ РОСТОВАЯ МИШЕНЬ
(Объектив 75 мм)
Обнаружение – 2200 м
Распознавание – 600 м
Идентификация – 300 м

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ

  • USB интерфейс для программирования и управления
  • Цифровое увеличение 2x, 3x, 4x
  • Настройки чувствительности детектора
  • Различные цветовые схемы для детализации изображения
  • Ручная и автоматическая калибровка детектора

Тепловизионный бинокль TGX-3/75

КОМПЛЕКТ ПОСТАВКИ

  • Тепловизионный бинокль TGX-3/75
  • Перезаряжаемые блоки аккумуляторов типа АА - 6 шт.
  • Дополнительный блок питания RBP-8.
  • Зарядное устройство 220V
  • Автомобильное зарядное устройство 12 V
  • USB кабель
  • Шейный ремешок
  • Руководство пользователя
  • Кейс
  • Чехол

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ДЕТЕКТОР
Технология Неохлаждаемый VOx микроболометр
Разрешение 336 х 256 640 х 512
Размер пикселя 17μ
Длина рабочей волны 7.5-13.5 μm
Чувствительность <30 mK
ОПТИКА
Объектив 75 мм
Индекс диафрагмы объектива F/1.0
Поле обзора 4.4° x 3.4° 8.3° x 6.4°
Диапазон фокусировки 5 м ÷ ∞
Вынос выходного зрачка 50 мм
Диоптрийная коррекция -6 ÷ +2
ЭЛЕКТРОНИКА
Частота кадров 9/25 Гц (PAL) 8/30 Гц (NTSC)
Видео выход PAL или NTSC, программируется
Дисплей AMOLED, 800 x 600
Интерфейс USB
РАБОЧИЕ ПАРАМЕТРЫ
Время развертывания 3 с
Диапазон рабочих температур -30°C ÷ +55°C
Время работы, не менее 5 часов
Время работы от дополнительного блока питания, не менее 8 часов
Габариты (Д x Ш x В) 215 x 146 x 104 мм
Вес 1.3 кг
Класс защиты IP67



Оптическая схема TGX-3/75 предусматривает 3-х кратное цифровое увеличение (с помощью детектора с разрешением 640 х 512) и 6-ти кратное цифровое увеличение (с помощью детектора с разрешением 336 х 256).
