AT СТСС - Система Тактических Сетей Связи



AT Тактические Сети Связи

Система тактических сетей связи (AT TNS) состоит из семейства модулей, которые обеспечивают бесшовную систему для IP-сетей, передачи голоса, данных, видео, датчиков и взаимодействие с трансиверами. AT TNS интегрируется с Системами АТ СУП - Система Управления Подразделениями и AT GSS  - Электронно-оптическая защита и мониторинг.

Модули решения AT TNS могут быть упакованы в рюкзаки, кейсы для транспортировки в виде чемодана или в стандартные стойки оборудования. Модуль весит примерно 1 кг, занимает 1/10 стандартного сервера 1RU и потребляет 1/18 объема энергии, инженеры имеют широкий спектор возможных конфигураций для развертывания. Широкая линейка AC/DC адаптеров для питания от сети переменного тока различных стандартов или источников DC напряжения в автомобиле и аккумуляторов радиостанций.

Благодаря встроенной функции Power over Ethernet (PoE) упрощается настройка системы и сокращается количество кабелей, необходимых для работы с присоединяемыми компонентами.

Прочный корпус и расширенный диапазон рабочих температур модулей AT TNS позволяет траснпортировку и работу в жестких условиях окружающей среды.

AT TNS Pelican Case AT TNS Multi Transi Case Rack AT TNS Carbon Fiber Transit Case Special Options
Корпуса Pelican Системы малых переносных корпусов Варианты монтажа специального назначения
Описание задач:
  • Поддержка небольших подразделений
  • Ограниченное количество модулей с простой топологией сети
  • Основная задача - Простота транспортировки
Характеристики решения
  • «Свободная» транспортировка модулей
  • Наличие функции «пристегивания» модуля для сбора системы в полевых условиях.
  • Легковесная система питания
    • Аккумуляторы радиостанций для резервного питания или работы
    • Блоки питания от сети переменного тока в стиле БП от ноутбука
    • Различные источники DC питания в полевых условиях (Транспортные средства, аккумуляторы 5590 и т.д.)
Малые переносные корпуса заполняются интеллектуальным шасси, которые выпускаются в версиях с 3-мя, 4-мя или 5-ю слотами
  • Модули быстрого отключения могут быть установлены в любой слот
  • Отсутствуют ограничения принципа заполнения
  • Простое изменение конфигурации системы
  • Замена модулей в полевых условиях
  • Модули способны функционировать в переносном корпусе
Интеллектуальное, полностью независимое шасси
  • Формирование системы питания (доступна с задней панели)
  • Все мировые стандарты сети переменного тока
  • Широкий диапазон напряжения питания (10-36 VDC)
  • Встроенный ИБП на основе 2590 Li-Ion аккумулятора (~ 1 час)
  • Встроенная система охлаждения при высокой плотности установленных моделей
Поддержка многочисленных опций установки в стойку
  • Установка в стеклопластиковый переносной корпус в виде пользовательского каркаса установки в стойку.
  • Каркас установки в стойку может быть легко использован в 19-дюймовой стойке и занимает 4U.
  • Запираемые коробки могут быть установлены внутри каркаса для стойки.

AT TNS Rack Mount Frame Cabinet

AT TNS Pelican Case Solutions AT TNS Multi Transit Case Smart Chassis AT TNS Rack Mount Frame

Возможно использование следующих модулей

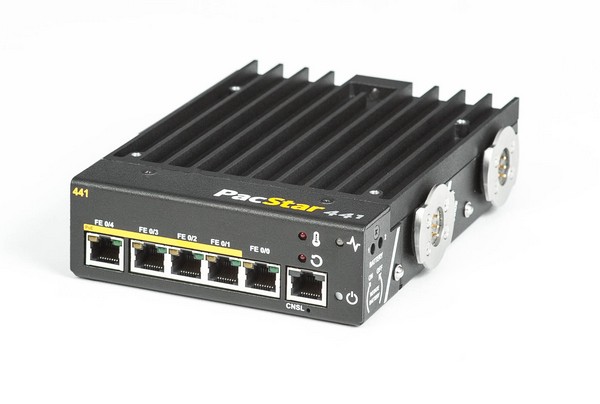

AT 441 Модуль Маршрутизатора
  • Функционирует как самостоятельный модуль или как часть большой системы 400-й серии.
  • Поддерживает многочисленные варианты питания для универсальной работы (AC, DC)
  • Приведен в списке проверенного на совместимость оборудования (JITC)
  • Маршрутизатор Cisco 5915 ESR с PoE
  • Предусматривает подачу напряжения 12В постоянного тока для работы KG-250X и других поддерживаемых устройств.
  • Конструкция для совместной работы с функцией разделения питания
AT TNS 441 Модуль Маршрутизатора
AT 442 Модуль Коммутатора
  • Функционирует как самостоятельный модуль или как часть большой системы 400-й серии.
  • Поддерживает многочисленные варианты питания для универсальной работы
  • приведен в списке проверенного на совместимость оборудования (JITC)
  • Коммутатор Cisco ES2020 с 10-ю пользовательскими портами
    • 8 x T100 Мбит/с портов, из которых 4 порта PoE
    • 2 x 1Гбит/с порта
  • Предусматривает подачу напряжения 12В постоянного тока для работы KG-250X и других поддерживаемых устройств.
  • Конструкция для совместной работы с функцией разделения питания
AT TNS 442 Модуль Коммутатора
AT 451 Модуль Сервера
  • Функционирует как самостоятельный модуль или как часть большой системы 400-й серии.
  • Поддерживает многочисленные варианты питания для универсальной работы
  • Соответствие стандарту MIL-STD 801G (Рабочая температура, Вибрация, Удары, Влажность и Пылепроникновение)
  • Совмещенный дизайн с функцией разделения питания
  • Конфигурация из двух SSD дисков (SATA 2/3, 6 Гб/с)
    • Двойной форм-фактор 1.8”
    • Единый форм-фактор 2.5”
  • Разъемы ввода/вывода: 2 порта Ethernet, USB, Serial, USB, Display
  • Встроенная технология модуля Type 6 COM EXPRESS
  • (Опционально модуль на платформе процессора Haswell Class i5 и объемом памяти 16Гб и вариант без вентилятора)
AT TNS 451 Модуль Сервера

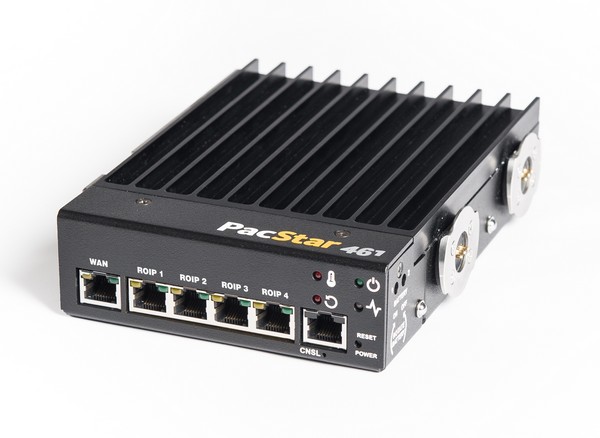

AT 461 Модуль RoIP
  • Функционирует как самостоятельный модуль или как часть большой системы 400-й серии.
  • Поддерживает многочисленные варианты питания для универсальной работы
  • Основан на радио ретрансляторе Vocality
    • Предоставляет услуги управления радиостанцией по IP сетям
    • 2 или 4 X Порта радиостанции (4-х проводной интерфейс со схемой обмена аудио сигналов и PTT)
    • Прозрачная PCM модуляция 5.3 кбит/с с речевой компрессией
    • Совместимость с WAVE (Витая пара)
  • Прочный всепогодный корпус без вентилятора
  • Provides 12V DC to operate KG-250X and other supported devices.
  • Предусматривает подачу напряжения 12В постоянного тока для работы KG-250X и других поддерживаемых устройств.
  • Конструкция для совместной работы с функцией разделения питания
AT TNS 461 Модуль RoIp

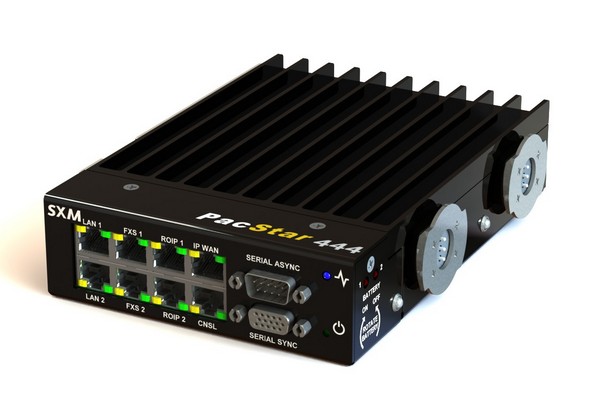

AT 444 Модуль Flex Interface AT TNS 444 Модуль Flex Interface
AT 462 Модуль Аналоговой Передачи Голоса
  • Функционирует как самостоятельный модуль или как часть большой системы 400-й серии.
  • Поддерживает многочисленные варианты питания для универсальной работы
  • Основан на голосовом модуле Vocality
    • Поддерживает традиционные аналоговые телефоны 400-й серии IP продуктов
    • 2 или 4 аналоговых порта FXS
    • Сжатие Голоса (G.723.1, G.726, G.729(A), G.711)
    • Совместимость с требованиями безопасной передачи речи, допуская STE вызовы через IP WAN
  • Прочный всепогодный корпус без вентилятора
  • Предусматривает подачу напряжения 12В постоянного тока для работы KG-250X и других поддерживаемых устройств.
  • Конструкция для совместной работы с функцией разделения питания
AT TNS 462 Модуль Аналоговой Передачи Голоса

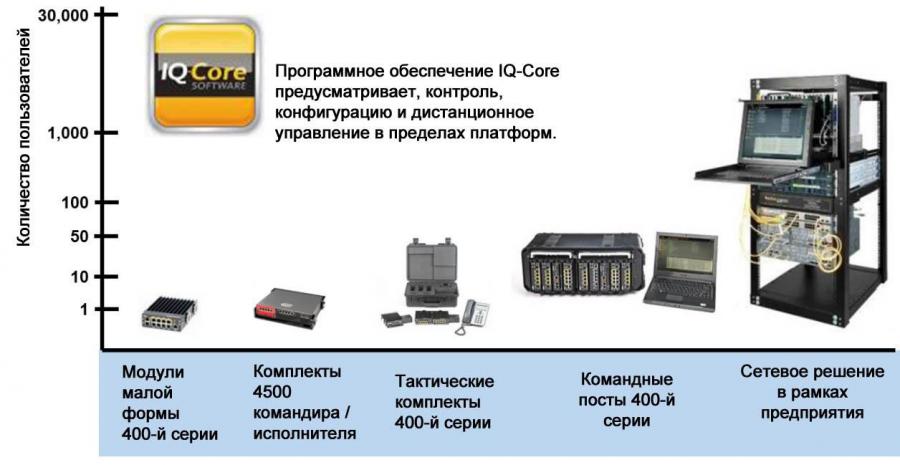

В зависимости от требуемого количества пользователей система AT TNS может быть развернута в различных конфигурациях, начиная от небольших решений в небольшом корпусе типа Pelican и заканчивая монтажом в 19-дюймовых стойках оборудования.

AT TNS IQ Core Программное Обеспечение

IQ Core

Управление системой осуществляется с помощью программного обеспечения IQ Core, которое обеспечивает единый пользовательский интерфейс для различных приложений. Преимущество программного обеспечения IQ Core заключается в том, что оно упрощает просмотр нескольких окон системных данных в одной системе. Это сокращает время обучения до нескольких дней, а не недель, и сокращает число инженеров по обслуживанию для поддержки работы системы в полевых условиях.

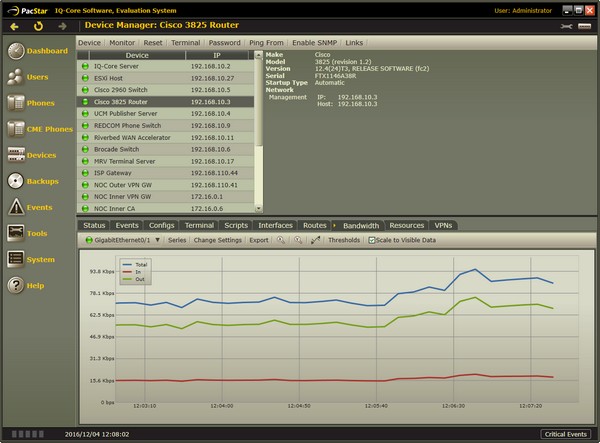

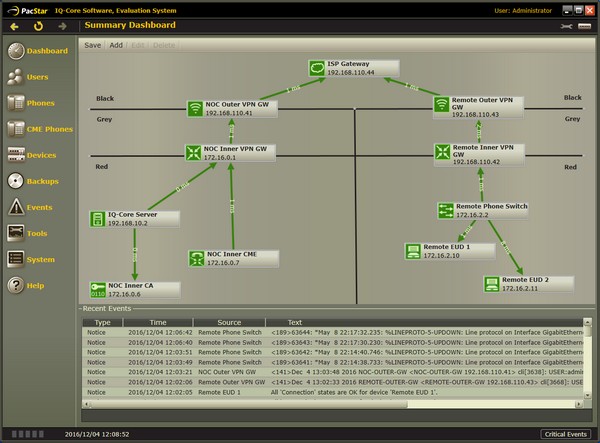

AT TNS IQ Core Software AT TNS IQ Core Software Screen

Со временем системы, развернутые в полевых условиях, могут расти, и, следовательно, будет возрастать сложность из-за требований к унифицированным возможностям, интеграции сетей от различных источников, таких как трансиверы, сотовая связь, сети беспроводной передачи данных и спутниковой связи. По мере добавления этих систем управление ими и обеспечение их работоспособности возрастают по сложности. Программное обеспечение IQ Core решает эту сложность, предоставляя унифицированный пользовательский интерфейс.

Программное обеспечение IQ Core обеспечивает в режиме реального времени информацию о состояния оборудования, а также возможность резервного копирования и восстановления наборов конфигурации для различных режимов применения. В отличие от другого сетевого программного обеспечения, IQ Core обеспечивает интеграцию с различными коммутаторами, контроллерами, брандмауэрами, маршрутизаторами, серверами, а также программными системами для унифицированных коммуникаций, MS Active Directory, MS Exchange, терминальными серверами, шлюзами и ПО для виртуализации VMware.

Технические и Функциональные Возможности ПО IQ Core

Пользователи
  • Передача/Добавление/Изменение пользователей и ролей
  • Обмен настройками почтового ящика
  • Active directory – добавление к контейнерному объекту/группе
UC/SIP/Voice
  • Телефонная система «записи о вызовах» поиск и отслеживание
  • Эффективная система сообщений о качестве передачи данных и речи
  • Настройка телефонной службы
  • Настройка телефонной станции
  • Настройка автодозвона
  • Диагностика потока вызовов
  • Выявление неисправностей AS-SIP
Управление виртуальной машиной
  • Старт/остановка, мониторинг
  • Сохранение и восстановление «скришотов экрана»
  • Постепенное выключение системы
Управление устройством
  • Включение/отключение интерфейсов
  • Резервирование, восстановление и сравнение конфигураций
  • Изменение паролей и IP-адресов системы/устройств
  • Терминал с поддержкой VT 100/200/300
  • IP SLA
Мониторинг
  • Оповещения, диагностика
  • Использование ресурсов и полосы пропускания в реальном времени
  • Проверка журналов регистрации
  • Комплексный системный журнал
  • Отправка файла журнала
Системные Службы
  • FTP/TFTP
  • Добавление/Удаление/Приостановление устройства

Устройства и Приложения Поддерживаемые в Настоящее Время

AT Communication постоянно расширяет этот список и готова сотрудничать любыми с клиентами производителями в части адаптации IQ-Core Software к их оборудованию.

  • Контроллер Граничной Сессии Acme Packet Net-Net 3800
  • Контроллеры Aruba Mobility
  • Avaya Aura AS 5300
  • Коммутаторы Avaya ERS 4500
  • Коммутаторы Brocade FCX-Series
  • Brocade vRouter5400/5600
  • Брандмауэры Cisco ASA 5500-Series
  • Маршрутизаторы Cisco
    • ISR 1800, 2800, 3800, и т.д.
    • модели ISR G2 включая 1900, 2900, 3900, 4000, и т.д.
    • ESR 5915, 5921
  • Коммутаторы Cisco
    • Коммутаторы 3750 и 3560-серий
    • Коммутаторы со встроенной службой 2020
  • Менеджер Унифицированных коммутаций Cisco (UCM) 7.x and 8.x
  • Cisco UCM Express
  • Беспроводные Маршрутизаторы Cradlepoint
  • Универсальная Система Питания DRS UPS 2000TR-III
  • Спутниковые Маршрутизаторы серии iDirect800/8000
  • Служба Активных Директорий Microsoft Active Directory
  • Microsoft Exchange
  • Серверы и Рабочие Станции Microsoft Windows
  • Терминальный Сервер MRV
  • NET VX 400 and 900
  • Шлюз NEXUS HAWK Wireless/Cellular/3G
  • Источник Бесперебойного Питания Echelon 4400
  • REDCOM SLICE & HDX
  • Оптимизаторы Riverbed Steelhead WAN
  • VMware ESXi4.x and 5.x
