RT1 - Подключаемый шифратор голоса и местоположения



Безопасная передача позиционных данных и речи с помощью любой радиостанции

RT1 обеспечивает надежную связь между войсками на передовой и предоставляет командному составу данные о расположении собственных подразделений. RT1 - это универсальный подключаемый цифровой голосовой модем со встроенным GPS приемником. RT1 легко интегрируется с любыми КВ, УКВ и UHF трансиверами через интерфейс аудио сигналов или аксессуаров. Устройство подходит для эксплуатации даже с портативным и ранцевым оборудованием связи.

ИНФОРМАЦИОННАЯ БЕЗОПАСНОСТЬ

Любая система радиосвязи уязвима для прослушивания. Алгоритм AES шифрования, встроенный в RT1, гарантирует безопасность связи, поскольку является доверенным защищенным алгоритмом. Переключение между Безопасной цифровой голосовой связью (SDV) и аналоговым голосовым (аналоговый SSB или FM) режимом осуществляется путем нажатия кнопки PLAIN / SECURE (символ замка).

ПОЗИЦИОНИРОВАНИЕ

Модуль RT1 может быть настроен для периодической отправки позиционных данных или передачи позиционных данных в момент сеанса голосовой связи. Эти данные могут быть приняты устройствами RT5 и программным обеспечением RT COMMANDPOINT для ПК.

НИЗКОСКОРОСТНОЙ ВОКОДЕР И МОДЕМ С ОТЛИЧНЫМИ ХАРАКТЕРИСТИКАМИ

Радиосвязь на дальние расстояния сопровождается шумами и помехами. Передача данных и речи в цифровом формате повышает эффективность работы канала связи на КВ. Новое поколение комбинации Вокодер-модем существенно повышает качество голосового канала в самой жесткой помехобстановке и, следовательно, увеличивает дальность связи. Кроме этого, устройство может быть настроено для работы с минимальной задержкой (V/UHF) или в надежном режиме при отсутствии прямой видимости (КВ). В результате это дает повышение дальности связи и пропускной способности канала.

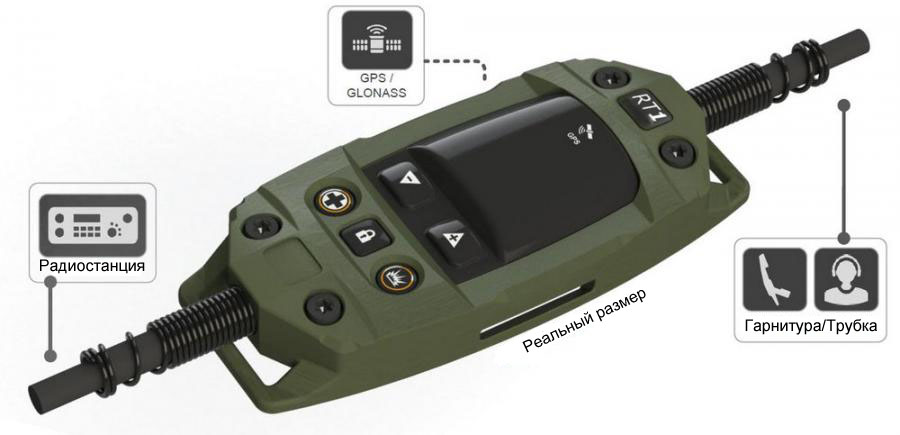

RT1 Шифратор голоса и местоположения

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА:

  • AES-256 шифрование: Позиционные данные и речь
  • Скорость цифровой передачи речи 600 – 2400 бит/с
  • Вокодер TWELP*
  • Превосходное качество сигнала
  • Автоматическая настройка скорости вокодера
  • Автоматический прием голосовых сигналов (FM/SSB)
  • Модем с самыми лучшими характеристиками в своем классе
  • Совместим с КВ/УКВ и UHF трансиверами (SSB и FM)
  • Взаимная совместимость с оборудованием связи любых производителей
  • Повышение дальности связи, включая каналы связи без прямой видимости
  • Поддержка GPS и GLONASS
  • Автоматическая периодическая передача позиционных данных
  • Совместимость по эфиру с RT5
  • Варианты гарнитур / громкоговорителей-микрофонов RT1
  • Вход DC питания 4.5–18 V с защитой от бросков напряжения
  • 2 года гарантии
  • Функция обнуления
  • Отслеживание позиций собственных войск с помощью RT COMMANDPOINT
ЦИФРОВАЯ ПЕРЕДАЧА РЕЧИ И ШИФРОВАНИЕ
Запись ключей 256 различных криптографических ключей, выбираемых пользователем. Опциональная автоматическая смена ключей шифрования с заданным интервалом Новый набор ключей может быть сгенерирован с помощью KMS-256 и загружен через программное обеспечение CLR, функционирующее на планшете с ОС MS Windows. Конфигурация и загрузка ключей выполняется через интерфейс Bluetooth
Безопасность  Усовершенствованный стандарт шифрования (AES), 256 разрядные ключи. Выбор ключа с клавиатуры
Модем Высокоэффективный тоновый КВ/УКВ и UHF модем (для каналов с отсутствием прямой видимости) с функцией адаптивной компенсации.
Определение срабатывания FM шумоподавителя для экономии энергии
Вокодер TWELP: Высокоэффективный вокодер с трехдиапазонным линейным прогнозированием.
Низкоскоростной вокодер 600, 1200 & 2400 бит/с
TWELP
Цифровая речь
Характеристики
Скорость
вокодера
[бит/с]
Задержка
между
точками
приема
[с]
PESQ Использование
канала
Качество речи Предел возможного приема
Сигнал/шум (dB)
Разборчивость Громкоговоритель
Определение
принадлежности
Низкое
CCIR
AWGN
2 400 1.6 3.1 Поверхностная
волна
Очень
хороший
Хороший 6.5 0.5
1 200 2.2 3.0 Отраженная
волна
Хороший Приемлемый 4.0 -0.5
600 2.2 2.4 Отраженная
волна
Приемлемый Средний 0.5 -3.0



АППАРАТНАЯ ЧАСТЬ ОКРУЖАЮЩАЯ СРЕДА
Вес 200 г с монтажными лентами (исключая
гарнитуру и кабели)
Безопасность IEC/EN 60950
Габариты 117 x 52 x 20 мм EMC/EMI MIL-STD-461
Цвет Оливково-серый / Войсковой зеленый Удар MIL-STD-810F: 40G, 15 - 23 мс
Монтаж Тканая лента 1 дюйм Совместимый
MOLLE / PADS
Вибрация Колесное транспортное средство 10Гц – 2000Гц
при 2.5g
Вход
Питание
4.5 - 18 V DC Температура от -40 °C до +65 °C (рабочая)
от -40 °C до +85 °C (хранение)
Bluetooth Загрузка ключей и Интерфейс конфигурации
(через CLS)
Влажность MIL-STD-810F: от 0 до 90 %, без конденсата
GPS / GLONASS 12 каналов, -165 dBГц, активная антенна Погружение IP67, 1 м до 30 мин



AA: Любые
Любые радиостанции, Любые гарнитуры
SC: Гарнитура (NR) SH: H-250/U Гарнитура (NR) SM: Динамик - микрофон (NR)
RT1 Любые подключения RT1 Гарнитура H-250/U Гарнитура / трубка Динамик - Микрофон RT1

** Примечание: Компания AT Communication может предоставить специфичные разъемы для клиента, если это необходимо

Интерфейсы  Вариант продукта Описание
Гарнитура/
Гарнитура
AA Микрофон/ Телефоны Телефоны: Несимметричный выход, 1000 Ω / Совместимая гарнитура 8 Ω (настраивается)
MIC: Несимметричный вход, напряжение питания (настраивается), PTT вход
Bluetooth AA SC, SH, SM Интерфейс Bluetooth: Для конфигурации и заполнения настройками загрузите программное обеспечение (CLS - Config Load Software)
Защищенный аудиосигнал AA SC, SH, SM Аудиовход: Несимметр. 600 Ω, –35 до +20 dBm без регулировки
Аудиовыход:
Несимметр., 40 Ω, –20mV до +2 V RMS (настраивается)
Линия коммутации:
Открытый коллектор (<36 V, 200 mA)
Питание станции AA SC, SH, SM 4.5 – 18 VDC, 2000 мВт макс.
Кнопочная панель / Интерфейс пользователя AA SC, SH, SM Индивидуальные кнопки: SECURE/PLAIN, Volume +, Volume -, MEDIVAC, ATTACK ALERT
С помощью комбинаций кнопок: Обнуление, выбор ключа, включение Bluetooth.
Предупреждение об открытом сигнале, аудио подсказки и тональная индикация
