ICOM IC-F16/S - Аналоговая VHF радиостанция



VHF и UHF Трансиверы


IC-F16
(VHF трансивер, вращаемый регулятор)
IC-F16S
(VHF трансивер, переключатель)
IC-F26
(UHF трансивер, вращаемый регулятор)
IC-F26S
(UHF трансивер, переключатель)


Создан для долгой и надежной работы!

  • Прочная и надежная конструкция
  • Простая эксплуатация
  • Широкое перекрытие частот
  • Стандартный литиум-ионный аккумулятор
  • Встроенные системы CTCSS и DTCS
  • Многочисленные 2-тоновые и 5-тоновые сигналы
  • Опциональный маскиратор речи, датчик падения человека и DTMF декодер

Линейка оборудования IC-F16/S знаменует новое направление в создании LMR радиостанций. Простотой в эксплуатации, но мощный и надежный инструмент для поддержания повседневной связи. Прочная конструкция, устойчивая к ударам и вибрации. Система из двойных направляющих позволяет надежно закрепить блок аккумуляторов на трансивере. Широкое перекрытие частот, блок Li-ion аккумуляторов, громкий и четкий аудио сигнал, встроенные сигнальные системы и разъем опциональных модулей в комбинации с первоклассными характеристиками оборудования ICOM, позволяют легко адаптировать серию IC-F16/S под ваши задачи и приложения.

VHF Аналоговая радиостанция - IC-F16/S - Конструкция

Прочная и надежная конструкция

Серия IC-F16/S обладает шасси из литого алюминия, которое покрыто корпусом из прочного поликарбоната.  Ваш трансивер будет служить исключительно долго! Система из двойных направляющих позволяет надежно закрепить блок аккумуляторов на трансивере. Терминалы блока аккумуляторов закрываются некоррозийной резиновой прокладкой. Поясной зажим фиксируется между трансивером и блоком аккумуляторов, что исключает возможность его отсоединения.

Прочная и надежная конструкция - IC-F16

Простая эксплуатация

Всего 3 кнопки, регулировка громкости переключатель каналов. Трансиверы серии IC-F16/S не требуют специального обучения для работы.  Положительное действие кнопки гарантирует ее срабатывание, даже если вы одеты в перчатки. Идеально для обеспечения связи при решении ваших повседневных профессиональных задач.

Широкое перекрытие частот

Серия оборудования IC-F16/S имеет широкий диапазон рабочих частот в пределах одной версии (136–174, 400–470 МГц). Для каждого канала можно запрограммировать широкий и узкий шаг (25, 12.5 кГц).

Длительная работа в условиях сильных холодов

Прилагаемые блоки аккумуляторов BP-232H, емкостью 2300mAч обладают исключительными электрохимическими параметрами даже в условиях очень низких температур (0°C до –30°C). Они способны подавать стабильное питающее напряжение с минимальным падением при снижении температуры.

Опциональные платы

В линейке оборудования IC-F16/S предусмотрен разъем для установки опциональной платы. Вы можете установить маскиратор речи, датчик падения человека или DTMF декодер, в зависимости от ваших задач.

Встроенные популярные сигнальные системы

Используйте встроенные 2-тоновые и 5-тоновые сигнальные системы, а также CTCSS и DTCS для организации собственных рабочих групп и игнорирования нежелательных вызовов на рабочей частоте.

Многочисленные 2-тоновые и 5-тоновые сигналы

В одном канале может быть декодировано до десяти 2- тоновых и восьми 5-тоновых кодов. В случае приема совпадающего кода, трансивер, в зависимости от программирования, способен выполнять следующие действия:

  • Генерировать звуковой сигнал
  • Совершать обратный вызов
  • Прекращать работу
  • Мерцать светодиодом
  • Сканировать

Прочие функциональные особенности

  • Аварийные функции MDC PTT ID и MDC (только передача)
  • Сигнализация разряда аккумуляторов
  • Функция таймера тайм-аута и таймера блокировки
  • Двух этапный режим экономии энергии
  • Обычное и приоритетное сканирование
  • Громкий и чистый аудио сигнал мощностью до 500мВт
  • Опциональная VOX гарнитура
  • Программирование настроек с ПК
  • Встроенный ESN (Электронный серийный номер)


Спецификации


ОБЩИЕ СВЕДЕНИЯ
Диапазон рабочих частот
IC-F16/IC-F16S
IC-F26/IC-F26S

136–174 МГц
400–470 МГц
Количество каналов 16 (IC-F16, IC-F26)
4 (Макс., IC-F16S, IC-F26S)
Шаг каналов 12.5 кГц / 25 кГц
Шаг изменения частоты 2.5кГц, 3.125кГц (VHF)
5кГц, 6.25кГц (UHF)
Требования к источнику питания 7.2V DC
Потребляемый ток (при 7.2 V DC):
Передача VHF (5Вт)
UHF (4Вт)
Прием режим ожидания
Номинальная громкость

1.5A
1.6A
70mA
300mA
Импеданс антенны 50Ω
Диапазон рабочих температур от –30˚C до +60˚C
Габариты (с BP-232H)
(Выступающие компоненты не учтены)
53 (Ш) ×120 (В) ×42.4 (Г) мм
Вес 296г (приблиз. с BP-232H)
ПЕРЕДАТЧИК
Выходная мощность 5Вт (VHF), 4Вт (UHF)
Максимальная девиация частоты ±5кГц (Широкая)
±2.5кГц (Узкая)
Ошибка частоты ±2.5ppm
Внеполосные излучения 80dB
Мощность в соседнем канале
VHF
UHF
80/70dB (Широкий/Узкий)
75/68dB (Широкий/Узкий)
Наводки и шумы FM 46 dB (Широкий)
40dB (Узкий)
Искажение аудио гармоник 3% (ЗЧ 1кГц, 40% девиации)
Ограничение уровня модуляции 60–100% от макс. девиации
Разъем внешнего микрофона 3-контактный 2.5 (d) мм /2.2kΩ
ПРИЕМНИК
Чувствительность 0.25μV тип (при 12dB SINAD)
Чувствительность шумоподавителя 0.25μV тип. (на пороге)
Избирательность по соседнему каналу 75 dB (Широкий)
65dB (Узкий)
Внеполосный прием 70dB
Интермодуляция 74dB typ.
Наводки и шумы 50 dB (Широкий)
45 dB (Узкий)
Мощность аудио выхода 500 мВт
(при 5% искажений и нагрузке 8 Ω)
Разъем внешнего громкоговорителя 2-контактный 3.5 (d) мм (1⁄4″)



Применимые военные спецификации США

Продукция компании ICOM была протестирована на соответствие требованиям следующих MIL-STD стандартов и жестких внешних воздействий.

Стандарт MIL 810F
Метод Процедура
Малое давление 500.4 I, II
Высокая температура 501.4 I, II
Низкая температура 502.4 I, II
Температурный удар 503.4 I
Солнечная радиация 505.4 I
Осадки (Воздействие / Проникновение) 506.4 I, III
Влажность 507.4 -
Солевой туман 509.4 -
Воздействие пыли 510.4 I
Вибрация 514.4 I
Удар 516.4 I, IV

Также соответствуют аналогам MIL-STD-810-C, -D и -E.

Опции

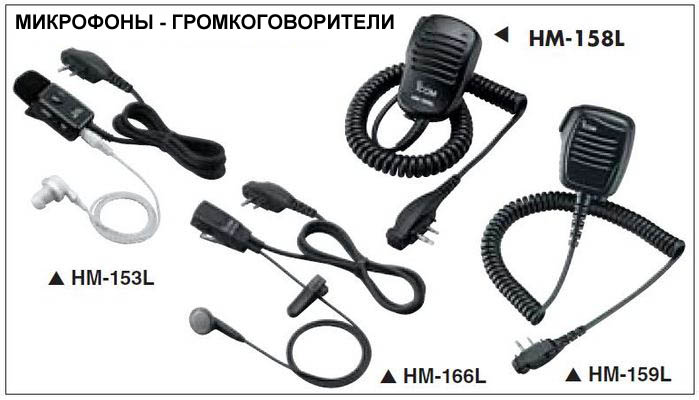

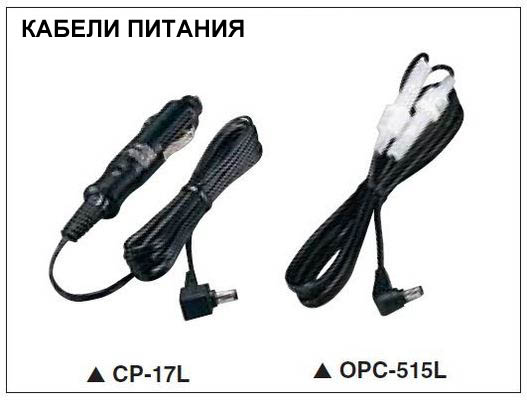

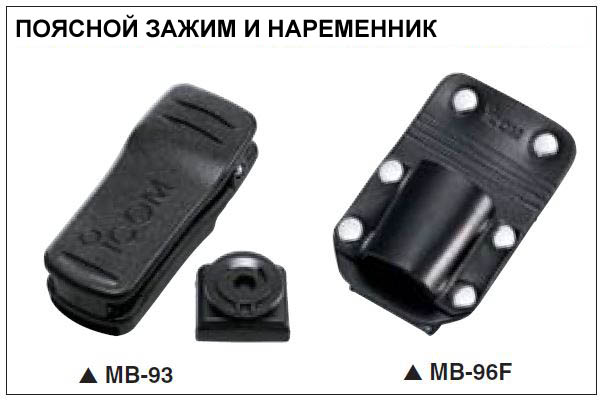

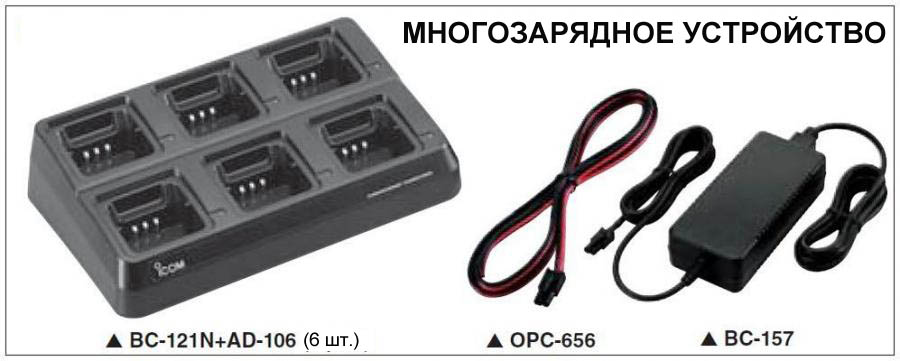

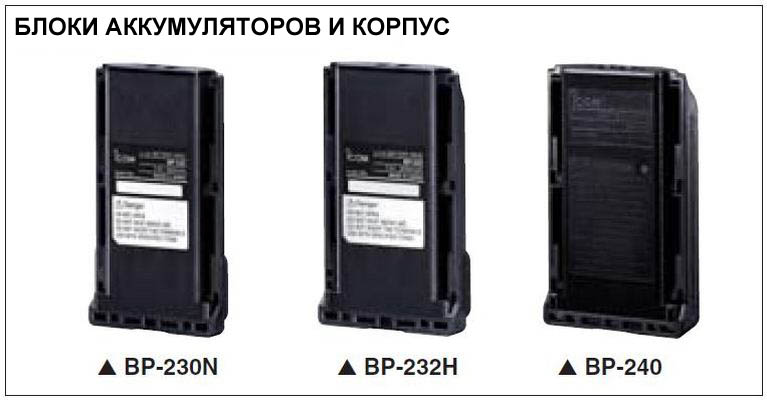

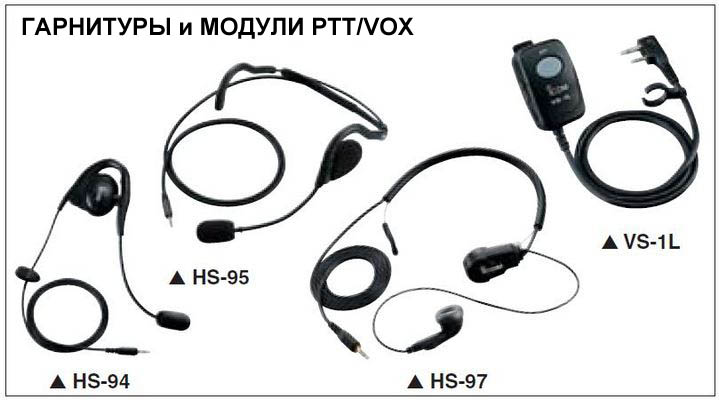

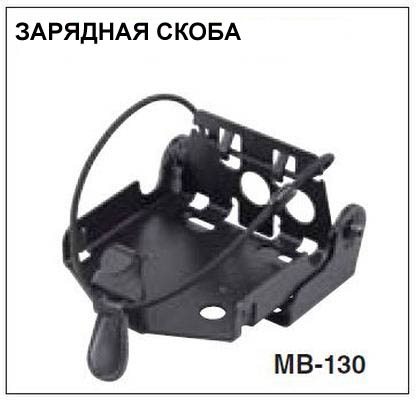

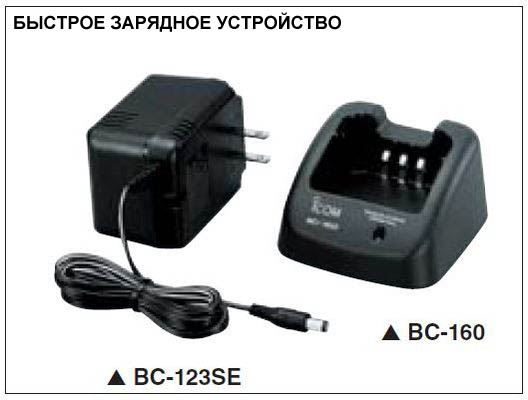

IC-F16/S - Блоки аккумялторовIC-F16/S Зарядное устройствоIC-F16/S - Быстрое зарядное устройство - VHF Аналоговая радиостанцияIC-F16/S - Кабели питанияIC-F16/S - Многозарядное устройствоIC-F16/S - Поясной зажим и клипсыIC-F16/S - Гарнитуры и модули PTT/VOX IC-F16/S - Громкоговорители МикрофоныIC-F16/S - Внутренние модулиIC-F16/S - Зарядная скоба
