SPECON - Программное обеспечение управления спектром



Обзор

  • Программное обеспечение предназначено для контроля частот, поиска новых источников радиосигналов в диапазонах КВ и УКВ и СВЧ.
  • Предусматривает возможность управления большинством современных поисковых и контрольных приемников (например, IZ225) Настройка базовых параметров приемника
  • Контроль определенной частоты с измерением уровня принимаемых сигналов и графической презентацией
  • Сохранение измеренных уровней сигналов с меткой времени, примечаниями оператора, GPS данными и направлением антенны в двоичном файле (может быть преобразован в текстовый формат)
  • Выход аудио записывающего приемника синхронизирован с измерением
  • Запись принимаемого сигнала по триггеру обнаружения
  • Операционная система – Семейство MS Windows

Презентация результатов измерения

  • Простой индикатор уровня (ГИП FFMod) Изменение уровня во времени (dBmV/dBmW)
  • Уровни сигналов (сохраненные) на частотах (dBmV/dBmW)
  • Активность на частотах с течением времени (водопад)
  • Электронная таблица и текстовые файлы

Поддерживаемые интерфейсы приемника

  • RS 232
  • LAN
  • IEEE 488

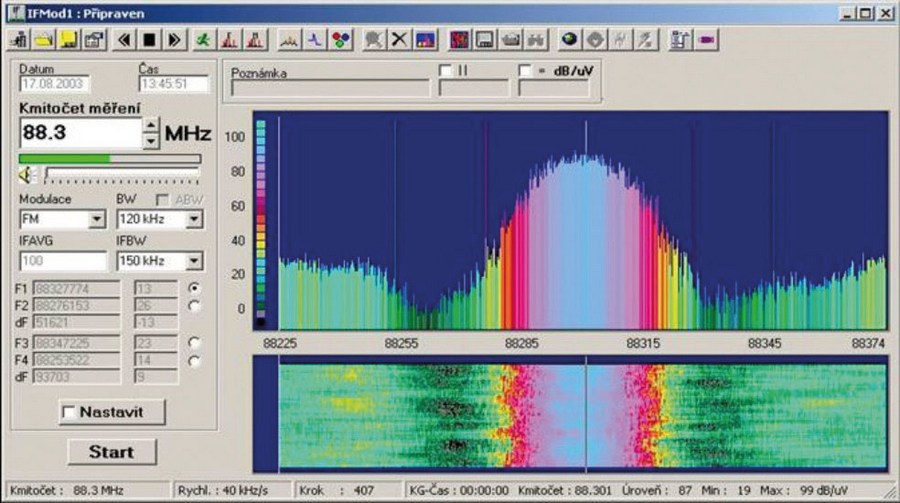

ПЧ спектр (IFpan)Рис. 1. ПЧ спектр (IFpan)

Опции

  • Принимаемые сигналы сохраняются в памяти приемника, (ГИП MScan) количество сохраняемых сигналов зависит от модели устройства
  • Поиск новых источников сигнала в выбранных диапазонах (ГИП FScan) до 50 диапазонов
  • Вид ПЧ спектра (ГИП IFPan)
  • Оперативное переключение между режимом поиска и фиксированной частотой приема
  • Сохранение всех выполненных измерений в двоичный файл для последующего воспроизведения
  • Формирование графических отчетов
  • Усреднение сохраненных значений Масштабирование FScan и MScan
  • Презентация DIGIScan (широкополосное панорамное сканирование с оперативным распознаванием сигнала на частоте) Автоматическая пеленгация или поддержка пеленгаторов с представлением результатов в программном обеспечении GEO3D
  • Управление несколькими приемниками (SpeConMan), распределение доступа между операторами, управление временем задачи и т.д.
  • Пересылка частоты из ГИП FScan и MScan в FFMod
  • Поддержка GPS приемников и ввода позиционных меток измерения
  • Многоязыковая версия

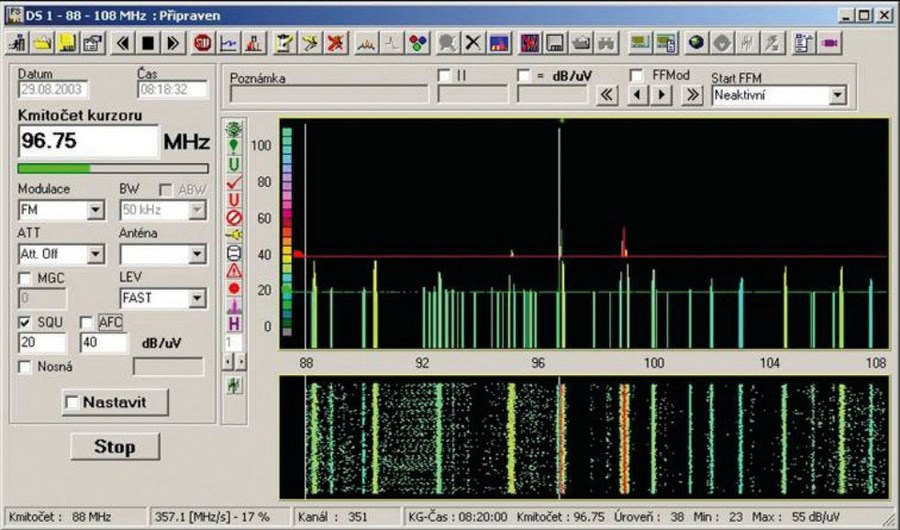

Пример результатов сканирования (FScan)Рис. 2: Пример результатов сканирования (FScan)



Контроль единственной частоты (FFMod)Рис. 3: Контроль единственной частоты (FFMod)
