Ромбические антенны имеют высокое значение коэффициента направленного действия, небольшие значения угла излучения и наилучшим образом подходят для установления двухсторонних связей на дальние расстояния. Ромбические антенны для работы на низких частотах до 1,6 МГц имеют большие размеры.
Антенна AT RA-1.6-30 устанавливается на четырех мачтах, сама установка проста и не требует специальных навыков. Антенна не требует постоянного технического обслуживания. Наша ромбическая антенна для КВ диапазонов – экономичное решение для станций, расположенных в постоянных пунктах дислокации, где необходимы небольшие значения угла излучения и высокое значение коэффициента направленного действия с приемлемым КПД. |
![AT RA HF Усиление Антенны Ромб]( "AT RA HF Усиление Антенны Ромб") |
| Характеристики |
| Электрические |
| Диапазон частот: | 1,6-30 МГц | | КСВ: | лучше 2,0:1 по диапазону рабочих частот | Основной лепесток | Частота, МГц | Усиление, dBi | Угол излучения, ° | КПД, % | | 1,6 | 3,0 | 38 | 47 | | 2 | 5,2 | 35 | 79 | | 5 | 13,9 | 20 | 79 | | 10 | 20,1 | 12 | 81 | | 15 | 22,0 | 8 | 82 | | 20 | 23,9 | 6 | 80 | | 25 | 23,0 | 5 | 79 | | 30 | 20,5 | 4 | 79 | | | Поляризация: | горизонтальная | | Излучаемая мощность: | только антенны, средняя максимально допустимая излучаемая мощность 30 КВт, 60 КВт PEP, общее значение мощности зависит от параметров согласующего трансформатора и согласованной нагрузки, значения которых изменяются от 1 КВт до 20 КВт. | | Входное волновое сопротивление: | 50 Ом | | Входной разъем: зависит от значения мощности согласующего трансформатора | |
| Механические |
| Высота мачты: | 30 м | | Общая длина: | 620 м | | Общая ширина: | 135 м | | Допустимая ветровая нагрузка: | 150 км/час | |
| Конструкция |
| Все металлические материалы изготовлены из высококачественной нержавеющей стали или горячеоцинкованной стали. В конструкции используются керамические изоляторы. |
| Общие сведения |
| Антенна поставляется со всеми принадлежностями, необходимыми для установки, мачты в комплект поставки не входят. Мачты могут заказываться отдельно, если вы также обратитесь к нам за их поставкой. Антенна запитывается коаксиальным кабелем через установленный на мачте согласующий трансформатор, либо посредством согласованной воздушной линии, подключенной к выводу помещения радиопередатчика. Требования к согласующему устройству и разъему зависят от уровня мощности; данные устройства производятся с допустимым значением излучаемой мощности от 1 до 20 КВт. |

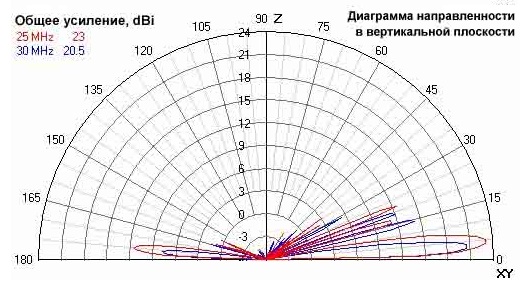

| ДИАГРАММЫ НАПРАВЛЕННОСТИ В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ |
![AT RA HF Ромбическая КВ Антенна Усиление 1,6-5 Mhz]( "AT RA HF Ромбическая КВ Антенна Усиление 1,6-5 Mhz") |
![AT Ромбическая КВ Антенна Усиление 10-20 мГц]( "AT Ромбическая КВ Антенна Усиление 10-20 мГц") |
![AT RA HF Ромбическая КВ Антенна Усиление 25-30 мГц]( "AT RA HF Ромбическая КВ Антенна Усиление 25-30 мГц") |
