КВ многопроволочная широкополосная дипольная антенна Codan C463



КВ Антенна серии Codan 463 – это 3-проволочная согласованная широкополосная дипольная антенна для стационарных радиостанций мощностью до 1 КВт. Антенна может быть подвешена горизонтально между двумя мачтами или в виде перевернутой буквы «V» с применением только одной мачты в центре диполя.

Надежность

КВ антенна C463 сделана из легких, стойких к атмосферным воздействиям материалов, разработанных для противостояния экстремальным условиям окружающей среды, и выдерживает ветровую нагрузку больше 200 км/ч.

Проводные элементы антенны изготовлены из нержавеющей стали высокого качества, устойчивы против коррозии, балун и изоляторы сделаны из прочного литого пластика, устойчивого к ультрафиолетовому излучению.

Эффективность

Высокоэффективная базовая КВ антенна, полностью покрывающая диапазон 2 - 30 МГц. Мощность 1 КВт (пиковая). Не требует антенного тюнера.

Антенна имеет небольшой вес, при этом отличается особой прочностью, ее вес и габариты обеспечивают легкую установку. Антенна С463 может быть установлена, как в горизонтальной конфигурации, так и в форме перевернутой ‘V’.

Конфигурация антенны в форме перевернутой ‘V’ идеально подходит для применения почти для всех базовых станций, в такой конфигурации антенна поддерживается в центре одной мачтой.

Для работы на дальних диапазонах рекомендуется установка в горизонтальной конфигурации.

Легкость установки

КВ Антенны С463 поставляются в полностью собранном виде и готовы для установки в форме перевернутой ‘V’.

КВ Антенна С463 в горизонтальной конфигурации

КВ Антенна Codan С463 в горизонтальной конфигурации

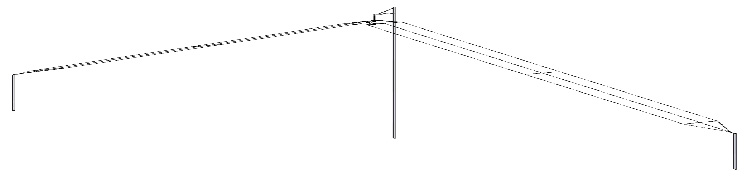

Антенна С463 в виде перевернутой  ‘V’

КВ Антенна С463 в виде Inverted ‘V’

Диаграммы направленности

КВ антенна диполь Codan Диаграммы направленности

Техническая спецификация

Частотный диапазон

2-30 МГц

Мощность 250 Вт пик (125 Вт CW)
500 Вт пик (300 Вт CW)
1 кВт пик (600 Вт CW)
Входное сопротивление 50 Ом номинал
КСВ Не более 2:1
Мощность 150 Вт номинал (пик), 100 Вт (CW)
Тип разъема SO239
Длина 28 м
Ширина 1.3 м
Расстояние между мачтами 30 м минимум
Рекомендуемая высота мачт 10-12 м
Ветровая нагрузка 200 км/ч
Размеры и вес в упакованном виде 6,7 кг
В коробке 1435 мм x 165 мм x 165 мм
