AT DVIS - CMU – Главный Мультимедиа Модуль



CMU Военный Интерком БронеавтомобильЯдром Цифровой Интерком Системы является Главный Мультимедиа Модуль CMU, на базе которого строится   вся внутренняя локальная сеть. К модулю CMU подключаются все остальные модули системы. Главный Мультимедиа Модуль CMU является основой внутренней локальной сети, он отвечает за подключение всех модулей системы и контролирует их работу. Помимо двух портов Ethernet, которые образуют внутренние кольцевые соединения, модуль  CMU  имеет другой интерфейс, служащий для  подключения  во внешнюю сеть WAN / LAN (в данном случае необходим дополнительный сетевой контроллер шлюза). Модуль призван удовлетворить  самые современные потребности пользователя в тактической интерком-системе.  Модуль CMU может быть запрограммирован и настроен под различные типы транспортных средств,  в соответствии с  функциональными требованиям и задачами под каждую машину. Он может быть легко модернизирован с минимальными затратами, в случае если есть необходимость изменения или дополнения системы транспортного средства в будущем. Питание всех компонентов  системы интерком происходит непосредственно от Главного Модуля CMU.

Электрические параметры

  • Напряжение питания: 24 В, постоянного тока DC
  • Защита от высокого напряжения:
  • Рабочий диапазон 28-30В DC (preset at 28.8 В DC)
  • Энергопотребление (@24В): <= 22 Ватта
  • Потребляемый ток (@24В): <= 1 Ампер
  • Минимальное рабочее напряжение  (продолжительно): 16В DC
  • Минимальное рабочее напряжение  (кратковременно, 30 сек.): 11В DC
  • Регулируемое выходное напряжение: (a) 24 В+-0.5 В (вкл пульсации) (b) 3.6 +- 0.15 В (вкл пульсации)

Габариты

  • Размер: 268мм x 190мм x 90.75мм (ДхШхВ)
  • Вес: 3.3 кг

Основные Системные Интерфейсы

  • Скорость: 10 Mбит/c
  • Тип передачи: Полнодуплексный режим работы
  • Импеданс кабеля: 100 Ом
  • Кодирование: Фазовое Кодирование-Manchester Phase Encoding
  • Питание: отдельно от сигнала, Сигнальная пара: Tx/Rx трансформация 1:1
  • Тип кабеля:  перекрестный кабель (кроссовый)

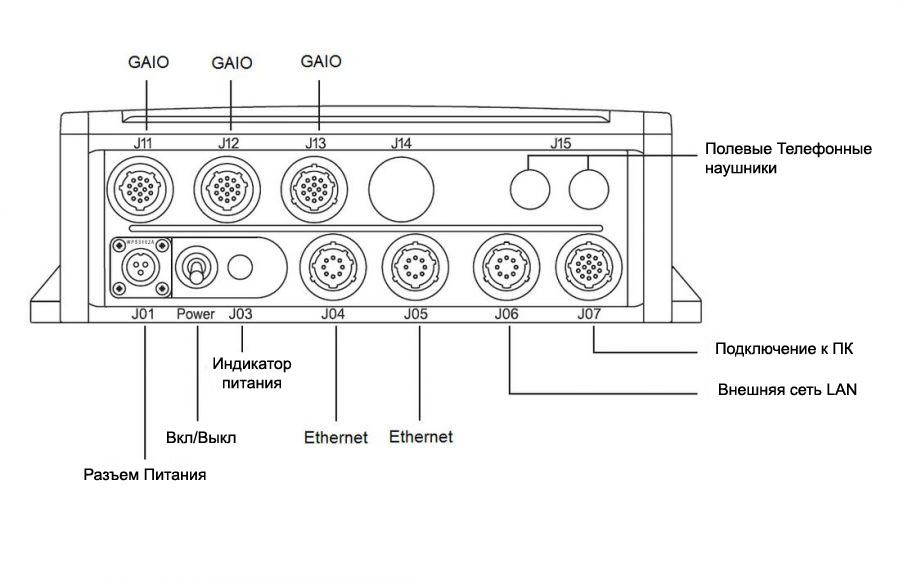

Разъемы Модуля CMU

CMU Разъемы Мультимедиа Модуля
