PES – Персональная Надзорная Система



Персональная надзорная система (Pro) - это персональное приложение навигации и обмена данными предназначенное для военных, правоохранительных структур и систем безопасности, которым требуется топографическая навигация и постоянный обмен сведениями о рабочей картине операции. Приложение PES PRO было разработано при участии солдат для замены традиционного GPS приемника, бумажной карты и мобильного телефона.

PES - персональная Надзорная Система  Pro

Приложение разработано для платформы Android и использует глобальную систему позиционирования или другие устройства и датчики, способные определять Ваше положение. Ваша позиция, затем, отображается на растровой карте. PES PRO использует растровые карты, которые применяются в топографической навигации. Однако, привычные нам функции навигации на дорогах («через 300 метров поверните налево»), например как Garmin или подобные устройства, не предусмотрены. PES PRO может использовать публичные доступные онлайн карты (Yahoo, Google, Open Street Maps и т.д.), онлайн WMS карты (обычно, предоставляемые местными отделениями GIS), сохраненными на устройстве картами в формате TMS или сохраненными в кэше файлами после их просмотра онлайн. Возможность использования сохраненных карт или скачанных из интернета очень полезна в случае отсутствия 3G покрытия или высокой стоимости интернет трафика.

Функциональные особенности

Оперативная обстановка
Быстрый движок растровых карт
Использование публичных онлайн карт или сохраненных военных карт
Интерфейс сенсорного экрана
Индикация сетки MGRS/DMS/UTM и преобразования
Символы 2525B/App6A или символы клиента
Поддержка тактической графики
Отслеживание «свой-чужой»
Регистрация маршрутов и навигации
Составление отчетов по стандарту PDF NATO
Оружие и Датчики
Выделенный, совместно используемый или имеющийся в трансивере GPS приемник
Поддержка ручных лазерных дальномеров
Поддержка метеостанций
Отслеживание UAV/UGV объектов и потоковая видеотрансляция
Подключение через USB, Bluetooth, BLE и последовательный порт
Стрелковые карточки
Модуль снайпера
Модуль JTAC
Связь
Поддержка сетей Wifi или GSM/3G
Поддержка коммуникационного оборудования MANET Layer 3
Поддержка Thuraya SATCOM
ASYNC радиостанции с P2P или программным обеспечением MANET
Оптимизирован для узкополосных КВ/УКВ каналов
Автоматическое переключение БРС в сеть 3G
Устанавливаемое пользователем шифрование
Обмен сообщениями
Обмен стандартными форматированными сообщениями
Приказы с доставкой и сообщениями «Вас понял, выполняю» (ACK)
Отчеты с подтверждением о доставке
Любые текстовые сообщения
Настраиваемые пользователем шаблоны
Тактический Чат
Сообщения тревоги ALERT с высоким приоритетом
Совместимость
Открытый API для систем 3-их сторон
Взаимная совместимость на уровне одного устройства
Логистика
Портал сервера самообслуживания PES Pro
Интегрированное автономное и онлайн лицензирование
Фиксация и блокировка приложений



Положение PES Pro в структуре C4I

PES PRO является частью комплекcа AT Comms C4I.Она активизируется на уровне исполнения и дополняет BES и IHTA (Интеллектуальный ассистент группы управления) для планирования и легко интегрируется с BES (Боевая надзорная система), используемой мобильными подразделениями.

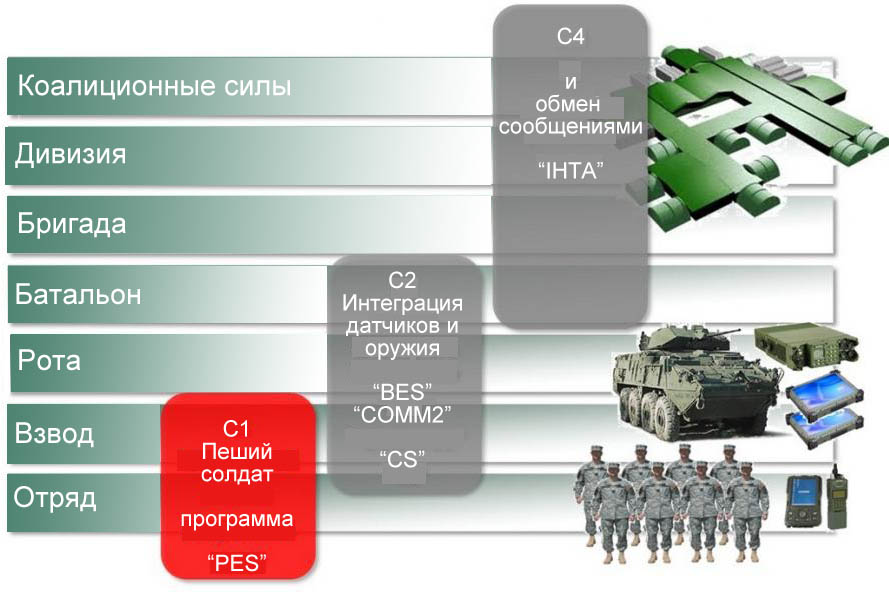

Положение PES в схеме C4I

Интеграция и подключения

Идеально подходит для сегмента спешившегося персонала C1 или некоторых типов PES PRO для транспортных средств. Он отлично дополняет наше решение для сегмента C2 Боевой надзорной системы. PES PRO также предлагает интеграцию с сегментом C2 и поддержку двухстороннего обмена данными с BES (Боевая надзорная система) и IHTA («Интеллектуальный тактический ассистент группы управления»), нашим собственным программным обеспечением уровня C4I и другими C4I системами.

PES Интеграция и подключения

PES PRO использует IP функции современных тактических радиостанций. Кроме IP уровней, PES PRO предусматривает работу через ASYNC драйвер (что особенно полезно при использовании старого оборудования) или WiFi и мобильную сеть GSM / 3G.

Хотя приложение и является ключевой частью коммуникационной программы AT Comms для солдата, оно может быть использовано и как самостоятельный навигационный инструмент, например, для полевого командира. PES PRO также является частью полевой системы управления огнем и JTAC инструментов. Оно может интегрироваться с погодными станциями Kestrel и лазерными дальномерами для оптимального решения задач выбора цели солдатами.

Сервер PES Pro

PES предусматривает распространение данных общей рабочей картины (COP), например, точек интереса, положения подразделений, отчеты о движении и т.д. между пользователями (с помощью SMS, сообщений электронной почты или по радиоканалу) или динамически через общий COP сервер PES Pro. Последующие версии будут предлагать функции отслеживания «свой-чужой» и обмен данными. Сервер PES Pro представляет собой базу данных общей рабочей карты. Клиенты PES Pro могут подключаться к серверу для выгрузки местных тактических данных и загрузки общей рабочей картины.

Для использования сервера PES Pro необходима работа через сеть GSM/3G, поскольку топология сети сотовой связи имеет свою специфику.

Сервер PES Pro


Сервер PES PRO разработан для платформ Windows или Linux и функционирует как центральная точка связи, если система PES Pro используется в качестве самостоятельного продукта, а не части комплекса AT Comms C4I. Сервер PES Pro содержит базу данных общей рабочей картины и предоставляет эти данные подключаемым клиентам PES PRO на платформе Андроид. Север PES Pro предусматривает использование карт, как сохраненных на нем, так и доступных онлайн. В последнем случае, требуется подключение сервера к сети интернет.

Сервер PES PRO управляется через веб-интерфейс. Также предусмотрена возможность просмотра данных общей рабочей карты и слоев карты.

Описание технологии PES



PES в работе
