TrellisWare TW-400 CUB Портативная радиостанция



TrellisWare Маленькая, Надежная, Портативная радиостанция

TrellisWare TW-400-Cub ДатчикTrellisWare TW-400 CUB идеальное решение для боевых задач, требующих технологий датчиков в форме портативной радиостанции. CUB способен поддерживать работу сети в самых стесненных условиях, а также располагает аналогово-цифровым кодировщиком H.264, функциями экономии энергии и различными триггерами.

Комплект CUB обеспечивает мобильность и возможность подключения к сети в самых критических ситуациях, в условиях перегруженного ВЧ спектра, включая городские или сельские районы, наземные или воздушные, внутри-судовые каналы или дальние расстояния.  Это портативный приемник, передатчик и ретранслятор в одном корпусе который может быть оставлен для автономной работы в качестве датчика удаленного доступа и управления.

CUB обеспечивает первоклассное покрытие высокоскоростной беспроводной IP сетью с использованием технологии TSM.  Технология TSM способна формировать мобильную сеть ячеистой структуры с функциями самовосстановления и непревзойденными возможностями масштабирования. CUB поддерживает 12 независимых каналов голосовой связи с качеством сравнимым с системами сотовых сетей, а также одновременную передачу нескольких видео потоков, данных и сведений о местонахождении (PLI).

Преимущества TSM

  • MANET сеть, независимая от инфраструктуры
  • Высокоскоростная беспроводная IP сеть
  • Самоформирование, самовосстановление
  • Возможность расширения до 200+ узлов
  • Надежная работа в жестких условиях
  • Создание сети без маршрутизации

Функциональные особенности TW-400 CUB

  • Встроенный видео кодер H.264 и видео сервер
  • Режим засыпания для длительной автономной работы
  • Подключение нескольких сетей для работы в качестве шлюза

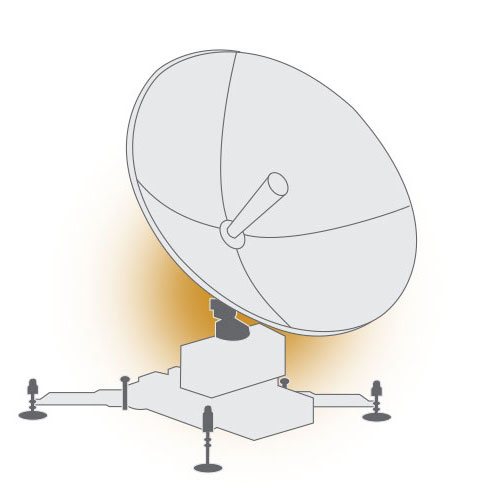

TrellisWare TW-400 CUB - VSAT ТерминалПодключение нескольких IP сетей

Расширение зоны покрытия сети за счет объединения нескольких развернутых IP сетей. Модуль CUB способен создать мостовое соединение между TSM и IP сетью, используя встроенную функцию шлюза. В этом случае необходимо подключить спутниковый VSAT терминал для создания спутникового сетевого канала, который можно будет использовать в качестве транзитного до широкополосной сети организации.



Датчик-ключ

TrellisWare TW-400 Cub - Донгл ключУправляйте всем IP трафиком датчиков с помощью специального аксессуара для CUB. Собирайте разведывательные данные (ISR)Ключ - TrellisWare TW-400 Cub во время любой боевой задачи. Установите устройство для автономного функционирования в качестве наземного датчика периметра или движения. Датчик-ключ снабжен разъемом Ethernet, входом аналогового видео, выходом питающего напряжения 3.3 В для внешних устройств и входами/выходами триггеров экономии энергии.

Спецификации

Габариты 102 (В) x 64 (Ш) x 23 (Д) мм
Вес (только трансивер) 283 г
Диапазон рабочих частот     1775–1815 МГц, 2200–2250 МГц
Занимаемая полоса 20 МГц, настраивается до 4 МГц
Излучаемая мощность     2 Вт
Вход питания 6–18 V DC с адаптером сети питания
Срок службы аккумуляторов 8 часов с аккумулятором 32 Втч
Рабочие условия MIL-STD-810G
Водонепроницаемость Погружение на 2 метра
Разъемы LEMO аудио, SMA RF и GPS антенны,  24-пин для шифраторов
Скорость обмена данными Пропускная способность 8 Мбит/с на канал
Кодирование аудиосигнала AAC Audio, AMR 5.9 или MELPe
Задержка аудио 3 скачка < 275 мс; 8 скачков < 400 мс
Кодирование видеосигнала MJPEG или H.264
Время включения в сеть < 1 секунды
Форма сигнала TSM
Маршрутизация Сетевая технология Barrage Relay™
Модуляция Постоянная огибающая

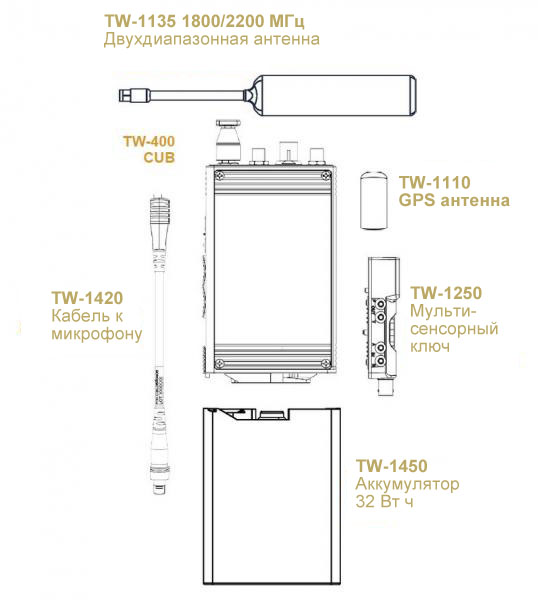

TrellisWare TW-400 Cub Specifications

Общие сведения о TSM сети

Покрытие сетью Мобильная одноранговая сеть (MANET)
Дальность - 26 миль прямой видимости на один пролет
Многоскачковая топология - до 8 скачков
Более 200 узлов в единственном ВЧ канале
Надежная работа в жестких ВЧ условиях
Службы связи Одновременный обмен данными, позиционной информацией и
голосовой связью
12 голосовых каналов с качеством идентичным сотовой сети
Трансляция до 12 видеопотоков в реальном времени
Встроенный GPS
IP Поддержка – IPv4, IPv6; Одновещательный,
Широковещательный, Вещательный режимы; TCP, UDP
Безопасность AES-256
OTAR, OTAZ
Дистанционное отключение
RSA-2048
SHA-256
Поддержка приложений Встроенные Web-приложения
Дистанционное управление по эфиру
Библиотека API для интеграции в сторонние приложения
Позиционные данные с CoT, KML и JSON
Интеграция с Android™



TrellisWare TW-400 Cub Приложения

Приложения

  • Технология датчика позволяет собирать данные о физических и природных рабочих условиях
  • Оперативное разведывательное устройство для солдат, персонала МЧС, шахтеров и моряков
  • Носите с собой, получите доступ удаленно или оставьте для автономной работы в качестве приемника, передатчика или ретранслятора
  • Устойчивое ВЧ подключение в любых приложениях с высокой динамикой
  • Взаимодействие с другими TSM продуктами
