TrellisWare TW-600 Ocelot Интеграционный Модуль TSM



Модуль TrellisWare TSM™ интеграционный модуль

TW 600 TSM Модуль для интеграцииМодуль TW-600 Ocelot предназначен для интеграции в аппаратные платформы и сетевые системы. Он обеспечивает надежное подключение устройств к мобильным тактическим одноранговым сетям. Оптимальный размер, вес и потребляемая мощность делают Ocelot идеальным решением для задач с ограниченным пространством.

Ocelot - это универсальное решение по организации связи для беспилотных систем, разведывательных задач, систем безопасности и  горнодобывающих работ. Модуль снабжен штыревым разъёмом для подачи аналогового аудио сигнала, USB данных и управления, а также одновременной передачи данных, речи и местонахождения (PLI).  Кроме этого, Ocelot способен функционировать в качестве сетевого ретранслятора данных.

Любая система, в которую будет встроен модуль Ocelot, получит преимущества надежной беспроводной TSM сети ячеистой структуры с возможностью свободного расширения. Такая мобильная сеть c самоформированием и самовосстановлением, не зависящая от инфраструктуры , способна решать любые задачи обеспечения связи в любых, самых жестких, рабочих и технических условиях и критических ситуациях.

Преимущества TSM

  • MANET сеть, независимая от инфраструктуры
  • Высокоскоростная беспроводная IP сеть
  • Самоформирование, самовосстановление
  • Возможность расширения до 200+ узлов
  • Надежная работа в жестких условиях
  • Создание сети без маршрутизации

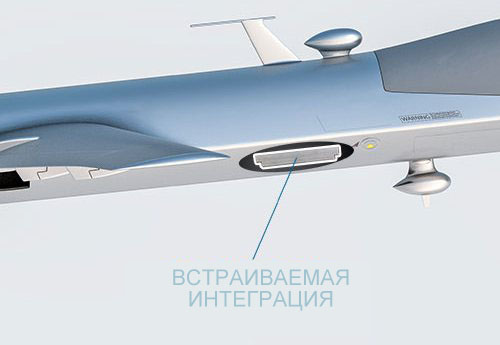

Модуль для упрощенной интеграции в другое оборудованиеTW-600 Ocelot Интеграция

Оптимальные габариты, вес и уровень мощности модуля Ocelot обеспечивают устойчивое подключение к сети и надежный канал связи, даже за пределами прямой видимости, при доступной стоимости модуля и простой экплуатации.



TW-600 Ocelot TSM Сетевой ретрансляторСетевой ретранслятор для передачи и приема IP данных

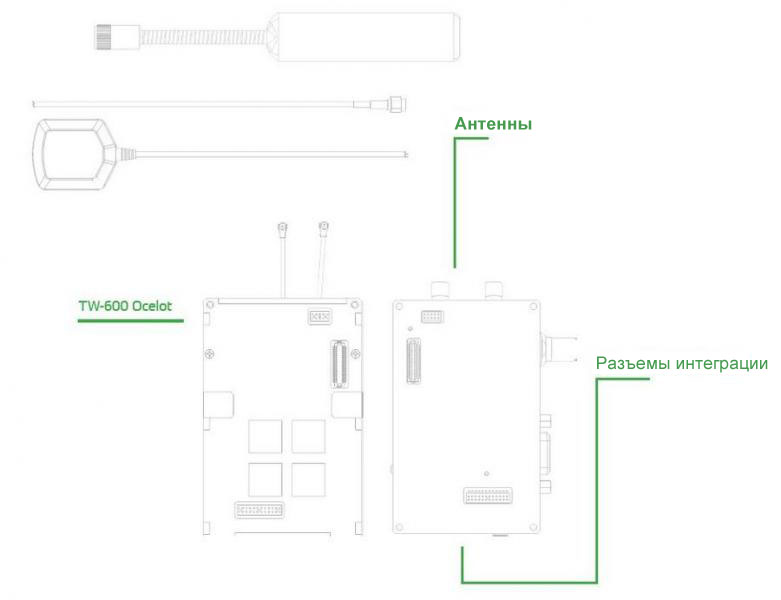

Модуль Ocelot способен существенно расширить возможности Вашей сети, поскольку может быть использован в качестве ретранслятора для передачи и приема IP данных. Модуль снабжен интерфейсами питания, статуса и управления, а также интерфейсами обмена аудио сигналами, данными и программным обеспечением. Кроме этого, предусмотрено подключение ВЧ и GPS антенн.

Оптимальный размер для любых платформ ЗаказчикаTW-600 Ocelot с Модулем

Компонент платформы интеграции Ocelot преобразует штырьковые интерфейсы к традиционным разъемам и органам управления для обмена данными и IP потоками в платформах заказчика.

Модуль Ocelot - это пример коммерческой платформы Заказчика для встраивания в стороннее приложение. Компания TrellisWare предлагает своим Заказчикам сетевые решения и готова учитывать Ваши пожелания для реализации необходимых форм-факторов.

Спецификации TW-600 Ocelot

Габариты 86 (В) x 54 (Ш) x 14 (Д) мм
Вес (только трансивер) 85 г
Диапазон рабочих частот 1775–1815 МГц, 2200–2250 МГц
Занимаемая полоса 20 МГц, настраивается до 4 МГц
Излучаемая мощность 2 Вт
Вход питания 3.0–4.2 В DC
Рабочие условия MIL-STD-810G
Водонепроницаемость Защита от брызг
Разъемы Подключение платы, Питания и управления, Интерфейсы
аудио и данных, U.FL ВЧ антенна, U.FL GPS антенна
Скорость обмена данными Пропускная способность 8 Мбит/с на канал
Кодирование аудиосигнала AMR 5.9 или MELPe
Задержка аудио 3 скачка < 275 мс; 8 скачков < 400 мс
Время включения в сеть < 1 секунды
Форма сигнала TSM
Маршрутизация Сетевая технология Barrage Relay™
Модуляция Постоянная огибающая

TW-600 TSM Module Specification

Общие сведения о TSM сети

Покрытие сетью Мобильная одноранговая сеть (MANET)
Дальность - 26 миль прямой видимости на один пролет
Многоскачковая топология - до 8 скачков
Более 200 узлов в единственном ВЧ канале
Надежная работа в жестких ВЧ условиях
Службы связи Одновременный обмен данными, позиционной информацией и
голосовой связью
12 голосовых каналов с качеством идентичным сотовой сети
Трансляция до 12 видеопотоков в реальном времени
Встроенный GPS
IP Поддержка – IPv4, IPv6; Одновещательный,
Широковещательный, Вещательный режимы; TCP, UDP
Безопасность AES-256
OTAR, OTAZ
Дистанционное отключение
RSA-2048
SHA-256
Поддержка приложений Встроенные Web-приложения
Дистанционное управление по эфиру
Библиотека API для интеграции в сторонние приложения
Позиционные данные с CoT, KML и JSON
Интеграция с Android™



Приложения

  • Интеграция с другим оборудованием и существующими системами
  • Используется для беспилотных систем при разведывательных горнодобывающих и других операциях с повышенным уровнем риска
  • Функционирует в качестве сетевого ретранслятора для передачи и приема IP данных
  • Малые размеры позволяют упростить интеграцию с любыми платформами заказчика
  • Взаимодействие с другими TSM продуктами

TW-600 Ocelot Модуль TSM Приложения

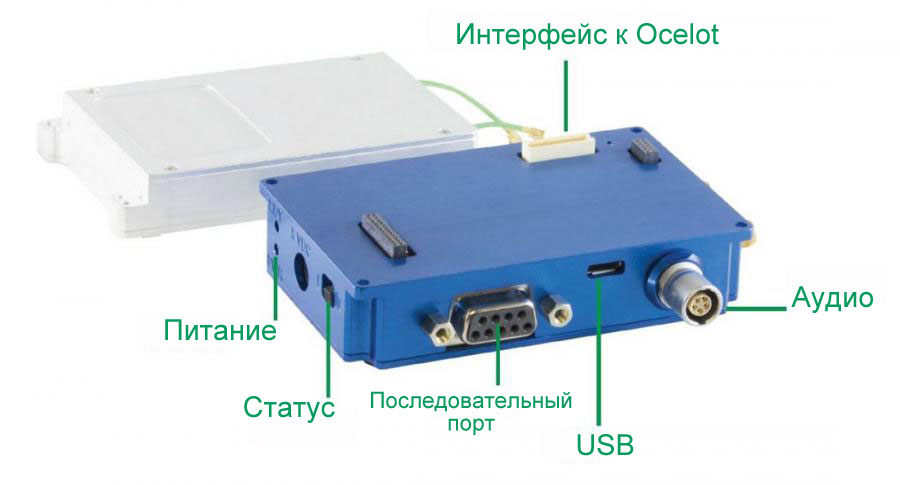

Платформа интеграции TW-2600

Платформа интеграции Ocelot преобразует штырьковые интерфейсы Ocelot к традиционным разъемам и органам управления, что позволяет разработчикам самостоятельно осуществлять процесс интеграции

TW-2600 Платформа Интеграции
