TrellisWare TW-130 WildCat II TSM Радиостанция




 PDF version Скачать PDF-версию текста | Версия для печатиВерсия для печати

TrellisWare TW-130 WildCat II TSM Радиостанция



Мостовое соединение сетей с усилителем мощности

TW-130 WildCat II Тактическая Военная Радиостанция MANETTrellisWare TW-130 WildCat II разработан для тактических систем связи, требующих высокого уровня мощности и расширенной зоны покрытия.  Функция двойного канала WildCat II, вместе со встроенным усилителем мощности, позволяет организовать канал дальней связи в качестве транзитного соединения и использовать устройство в качестве шлюза для взаимного объединения нескольких TSM™ сетей.

WildCat II обладает мощностью и гибкостью для эксплуатации в сложных ВЧ условиях наземных транспортных средств или ранцевой транспортировки, что особенно важно для оперативного решения задачи объединения сетей, которые до этого были изолированы. Станция предоставляет 12 независимых каналов голосовой связи с качеством сравнимым с системами сотовых сетей, а также одновременную передачу нескольких видео потоков, данных и сведений о местонахождении (PLI).

Гарантирует устойчивое и надежное высокоскоростное подключение к беспроводной IP сети с широким покрытием, оперативным развертыванием и возможностью масштабирования в любой ситуации с использованием цифровой обработки TSM сигналов и других современных коммуникационных технологий.

Функциональные особенности TW-130 WildCat IITW-130-WildCat Сетевая Военная Тактическая Радиостанция

  • Установка на транспортном средстве с усилителем мощностью до 8 Ватт

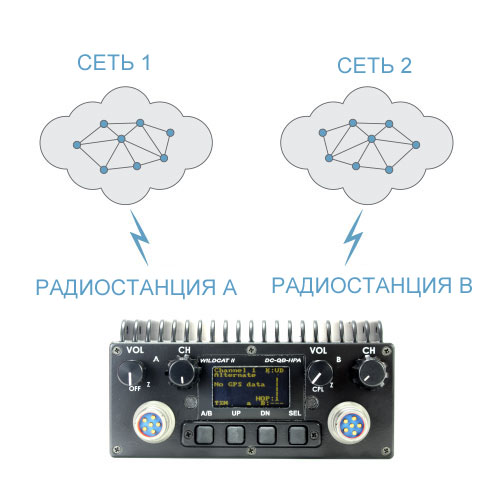

  • Возможность настройки многосетевого шлюза между каналами
  • Контроль двух независимых сетей



Преимущества TSM

  • MANET сеть, независимая от инфраструктуры
  • Высокоскоростная беспроводная IP сеть
  • Самоформирование, самовосстановление
  • Возможность расширения до 200+ узлов
  • Надежная работа в жестких условиях
  • Создание сети без маршрутизации



СПЕЦИФИКАЦИИ

Габариты 51 (В) x 127 (Ш) x 140 (Д) мм
Вес (только трансивер) 1559 г
Диапазон рабочих частот 1775–1815 МГц, 2200–2250 МГц
Занимаемая полоса 20 МГц, настраивается до 4 МГц
Излучаемая мощность 8 Вт на канал
Напряжение питания 9–30 V DC
Рабочие условия MIL-STD-810G
Водонепроницаемость Защита от брызг
Разъемы 24-пиновый многофункциональный, 6-пиновый аудио, TNC RF
Антенна, SMA GPS антенна
Скорость обмена данными Пропускная способность 8 Мбит/с на канал
Кодирование аудиосигнала AMR 5.9 или MELPe
Задержка аудио 3 скачка < 275 мс; 8 скачков < 400 мс
Время включения в сеть < 1 секунды
Форма сигнала TSM
Маршрутизация Сетевая технология Barrage Relay™
Модуляция Постоянная огибающая

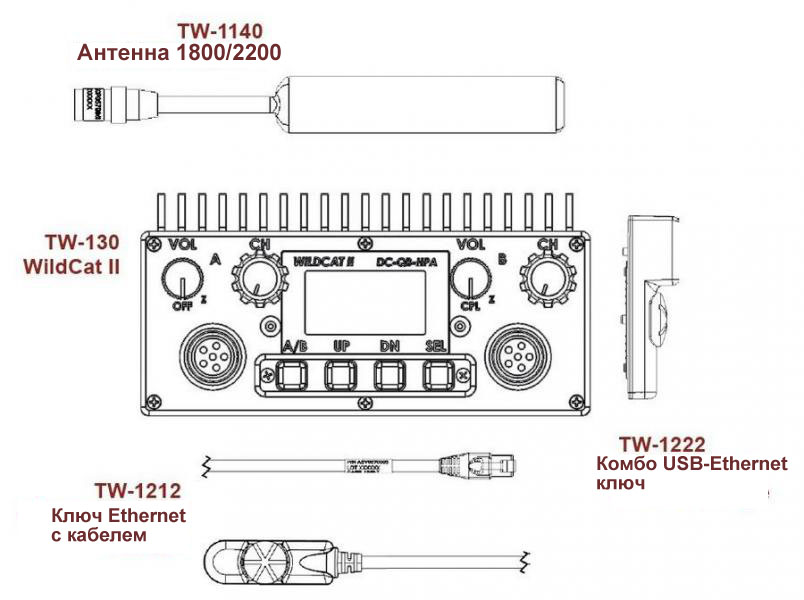

TW-130 WildCat II Спецификация Тактической Радиостанции

Общие сведения о TSM сети

Покрытие сетью Мобильная одноранговая сеть (MANET)
Дальность - 26 миль прямой видимости на один пролет
Многоскачковая топология - до 8 скачков
Более 200 узлов в единственном ВЧ канале
Надежная работа в жестких ВЧ условиях
Службы связи Одновременный обмен данными, позиционной информацией и
голосовой связью
12 голосовых каналов с качеством идентичным сотовой сети
Трансляция до 12 видеопотоков в реальном времени
Встроенный GPS
IP Поддержка – IPv4, IPv6; Одновещательный,
Широковещательный, Вещательный режимы; TCP, UDP
Безопасность AES-256
OTAR, OTAZ
Дистанционное отключение
RSA-2048
SHA-256
Поддержка приложений Встроенные Web-приложения
Дистанционное управление по эфиру
Библиотека API для интеграции в сторонние приложения
Позиционные данные с CoT, KML и JSON
Интеграция с Android™

Приложения

  • Тактические системы связи для наземных транспортных средств
  • Мостовое соединение для объединения нескольких сетей
  • Канал связи на большое расстояние для транзитного соединения в жестких рабочих условиях
  • Расширение зоны покрытия сети за счет более высокого уровня мощности
  • Взаимодействие с другими сетевыми TSM продуктами

TrellisWare - TW-130 WildCat II - Тактическая Радиостанция - MANET
