TW-860 TSM Spirit Портативная радиостанция



TW-860 TSM SPIRIT
ПОРТАТИВНАЯ РАДИОСТАНЦИЯ



РАДИОСТАНЦИЯ TW-860 TSM SPIRIT
-    Экономичная TSM  радиостанция
-    Поддержка TSM waveform – общее для всей линейки радиостанций HMS
-    Портативная, предназначена для ношения
-    Поддержка критически важных потребностей при развертывании

ХАРАКТЕРНЫЕ ОСОБЕННОСТИ  РАДИОСТАНЦИЙ TRELLISWARE
-    До  16 МБит/c
-    До 32 разговорных групп
-    UHF, L/S-диапазоны в одном трансивере

ПРЕИМУЩЕСТВА TSM СЕТЕЙ
-    MANET сеть ,независимая от существующей инфраструктуры
-    Высокоскоростная беспроводная  IP сеть
-    Самоформирование,  самовосстановление
-    Расширяемая сеть до 800 узлов
-    Оперативное и бесперебойное объединение/ подключение сетей
-    Мгновенная адаптация к изменениям в топологии сети

 TW-860

БЮДЖЕТНАЯ ПОРТАТИВНАЯ РАДИОСТАНЦИЯ

Радиостанция TSM Spirit обладает наилучшим в своём классе  соотношением размера, веса  и выходной мощность (SWaP) среди портативных MANET радиостанций. Она обеспечивает передачу голоса, данных и отчеты об оперативной обстановке в реальном времени. Радиостанция может быть интегрирована с переносными системами питания и переносными антеннами, что значительно дополняет ее возможности как носимой радиостанции. Радио TSM Spirit обеспечивает работу в диапазоне частот 225–450 МГц, 698–970 МГц и 1250–2600 МГц. Весь этот функционал выполнен на основе SDR- модуля. Радиостанция TW-860 TSM Spirit совместима со всеми радиостанциями семейства TSM. Радиостанция поддерживает плоскую масштабируемую сеть в одном ВЧ радиочастотном канале, при этом обеспечивая быстрое обновление информации о местоположении (PLI) для каждой радиостанции.



TW-860 SPIRIT

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ TW-860 TSM SPIRIT

Габаритные размеры 11.94 см (В) x 6.35 см (Ш) x 1.88 см  (Д) без учета разъемов
Объем 0.14 дм³
Вес (трансивер) 213 г
Диапазон Частот     L-UHF: 225–450 MГц
U-UHF: 698–970 MГц,
L/S диапазоны: 1250–2600 MГц
Настраиваемая Ширина Полосы 1.2, 3.6, 10, 20, 40 MГц
Выходная Мощность 100 мВт, 250 мВт, 500 мВт, 1 Вт, 2 Вт
Внешние Воздействия MIL-STD-810H
Диапазон Рабочих Температур -20 °C до 55 °C
Влагозащита IP67

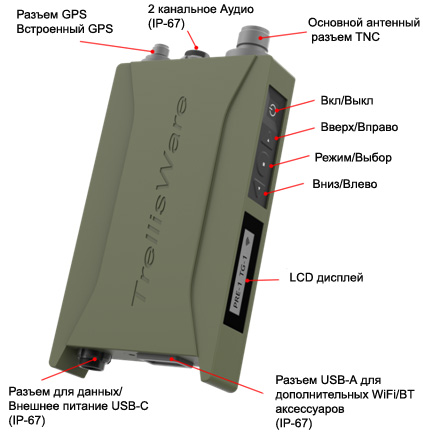

ВЧ разъем ODU Данные/Аудио, TNC RF
36-контактный разъем сбоку
Разъем GPS  SMA
Разъем Аудио 9-контактный разъем - поддерживает одновременно две PTT и две разговорные группы
Разъем Питания/Данных 5-контактный разъем ‒ служит для  питания USB-C и считывания данных
Дополнительный Разъем USB-A разъем, служит для считывания данных, программирования и подключения аксессуаров
Скорость Передачи Данных Точка-Точка, до 16 Мбит/c (1скачок)
Напряжение Питания От 8 В до 20 В, 3 A макс
Форма Сигналов  TSM Release 6
